Ceyea思仪 6362D 光谱分析仪
6362D光谱分析仪（简称：光谱仪）是一款高分辨、大动态高速高性能光谱分析仪，适用于600nm～1700nm光谱范围的DWDM、光放大器等光系统测试；LED、FP-LD、DFB-LD、光收发器等光有源器件测试；光纤、光纤光栅等光无源器件测试。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
6362D光谱分析仪（简称：光谱仪）是一款高分辨、大动态高速高性能光谱分析仪，适用于600nm～1700nm光谱范围的DWDM、光放大器等光系统测试；LED、FP-LD、DFB-LD、光收发器等光有源器件测试；光纤、光纤光栅等光无源器件测试。
主要特点
- 20pm最小光谱分辨率
- 600nm～1700nm光谱扫描范围
- 73dB大动态范围
- -90dBm最高灵敏度
- 支持空间光输入
- 内置光源输出配置可选
- 强大的多应用光谱数据分析功能
- 12.1英寸触控显示、全中文操作
20pm最小分辨率
6362D光谱分析仪（光谱仪）支持不同光谱分辨率的设置，多种光谱分辨率设置灵活切换，最小光谱分辨率优于20pm。

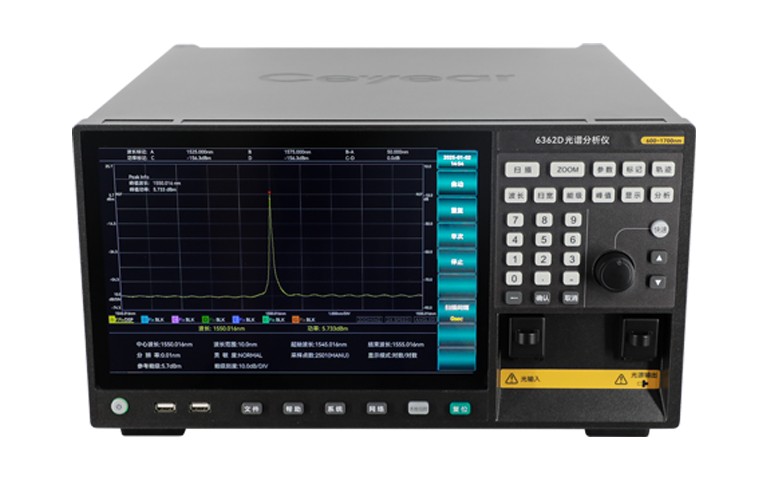

峰值检索
6362D光谱分析仪（光谱仪）采用拥有自主知识产权的光谱自适应峰值检索算法，峰值检索准确度高，自适应性和鲁棒性强，且运算速度快。
单纵模激光光谱分析
6362D光谱分析仪（光谱仪）具备多场景光谱分析功能，针对DFB-LD等单纵模激光光源，仪器提供阈值分析和边模抑制比分析两种分析方法，有效准确的评估单纵模待测光源的中心波长、光谱带宽和边模抑制比。
多纵模激光光谱分析
针对FP-LD等多纵模激光光源，6362D光谱分析仪（光谱仪）提供ndB损耗分析、包络分析和均方根分析三种分析方法，多维度全面评估多纵模待测光源的中心波长和光谱带宽。
多种光电子器件应用分析功能
6362D光谱分析仪（光谱仪）可以对LED、FP-LD、DFB-LD、LD模块等各类型激光器进行一键测试与分析，实现所有测试项目批处理。

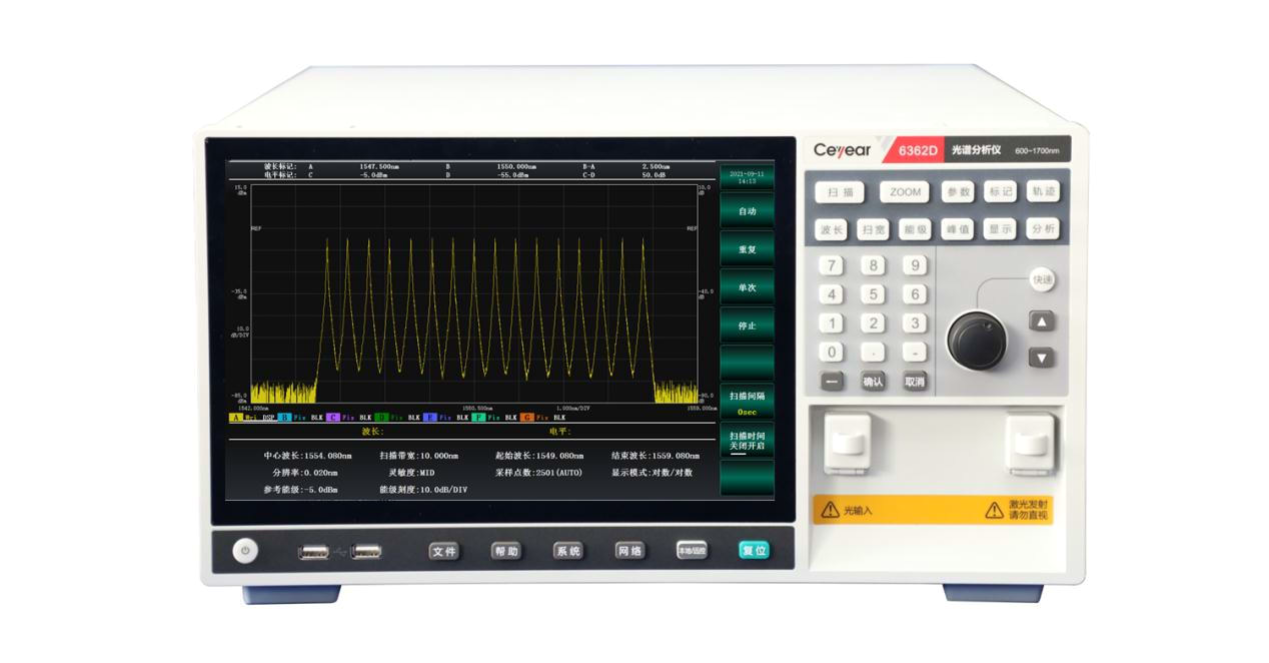

除半导体激光光源光谱测量应用外，仪器还集成了光纤偏振模色散测量应用、波分复用应用、光纤放大器应用、波分复用滤波器应用、波分复用光纤放大器应用等光谱应用功能，下图是典型的波分复用应用分析。
配置选型
| 项日 | 规格 | |
| 光谓范周 | 600nm ~ 1700nm | |
| 扫描跨度 | 0.2nm~1100nm(全范围跨度) | |
| 波长精度 | ±0.02nm(1520nm~1620nm)、±0.04nm(1450nm~1520nm)、±0.10nm(全波长范围) | |
| 波长线性度 | ±0.015nm (1520nm~1580nm) | |
| 波长重复性 | ±0.005nm (1min) | |
| 波长分辨率设置 | 0.02nm、 0.05nm、 0.1nm、 0.2nm、 0.5nm、 1nm、 2nm | |
| 最小采样分辨率 | 0.001nm | |
| 采样点数 | 101~50001、AUT0 | |
| 功率灵敏度设置 | NORMAL、MID、 HIGH1、 HIGH2和HIGH3 | |
| 功率灭敏度 | -90dBm(1300nm ~1620nm)、-85dBm(1000nm ~1300nm)、-60dBm(600nm~1000nm) (敬度:HIGH3) | |
| 最大输入功率 | +20dBm(有通道、个波长范周) | |
| 最大安全输入功率 | +25dBm(总输入功率) | |
| 功率精度 | ±0.4dB(1310nm/1550nm,-20dBm输入功率10dBm，敏度:M1D) | |
| 功率线性度 | ±0.05dB(输入功率:-50dBm~+10dBm) | |
| 功率半坦度 | ±0.1dB(1520nm~1580nm) 、10.2dB(1450nm ~1520nm、1580nm ~1620nm) | |
| 偏振相关性 | ±0.08dB(1550nm，分辨率≥0.05nm) | |
| 动态范围 | 分辨率:0.02nm | 52dB(峰值±0.2nm)、32dB(峰值±0.1nm) |
| 分辨率:0.05nm | 73dB(峰值±1.0nm)、58dB(峰值±0.4nm)、45dB(峰值±0.2nm) | |
| 分辨率:0.1nm | 55dB(峰值±0.4nm)、40dB(峰值±0.2nm) | |
| 杂散光抑制率 | 76dB | |
| 光回波损耗 | 35dB(使用APC连接器时) | |
| 适用光纤 | SM(9.5/125m)、GI(50/125m、62.5/125m)、大芯径光纤(最大200μm) | |
| 光源输出 | 出厂安装标配:DFB光源(1550±5nm) | |
| 可更换光源:详见选件 | ||
| 显示 | 12.1英寸触摸屏 | |
| 存储 | 128GB | |
| 接口 | USB/以太网/ VGA | |
| 工作条件 | 环境温度:0℃~40℃；湿度:≤80% | |
| 性能保计温度:18℃~28℃ | ||
| 外形尺寸 | 宽x高x深-426mmx221mmx450mm | |
| 重量 | 约20kg | |
| 电源 | 100VAC~240VAC、50Hz/60HZ | |
| 最大功耗 | 约100W | |
| 预热时间 | 至少1h(预热后，需业内置光源进行内置光源校准) | |
