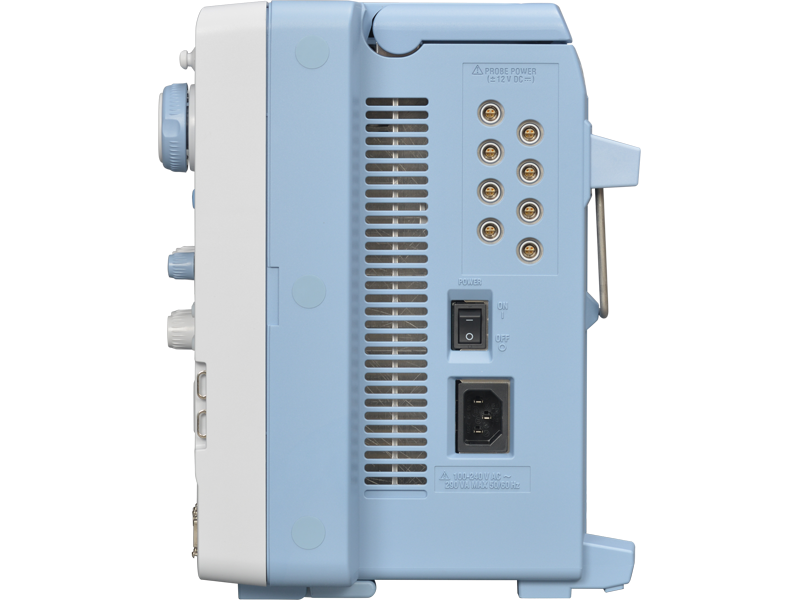

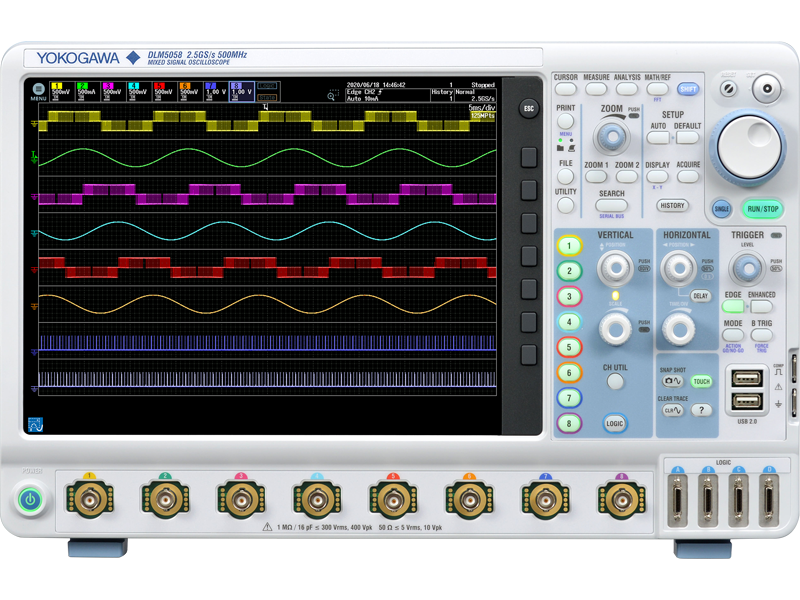

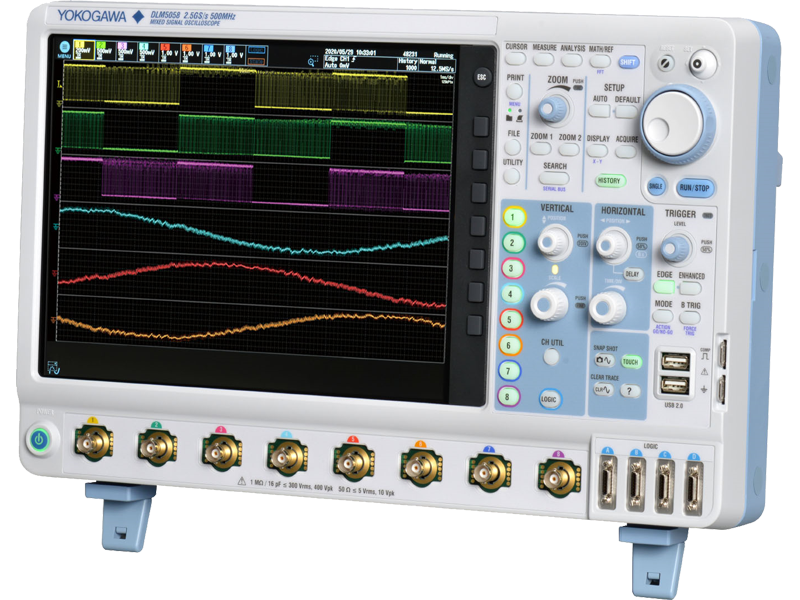

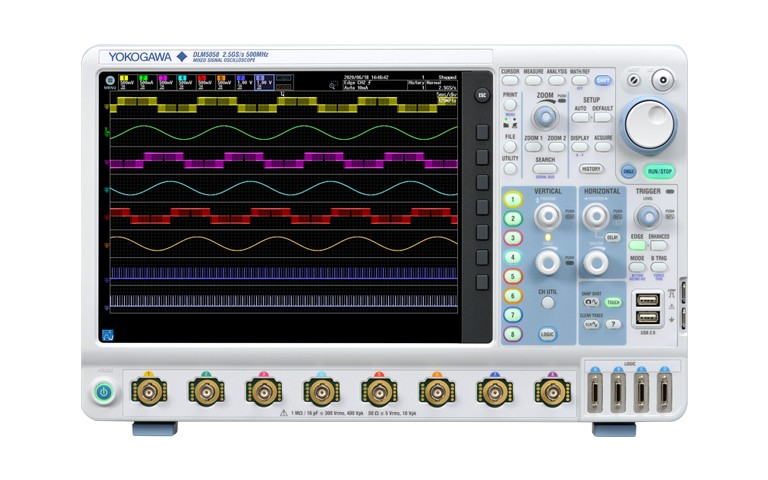

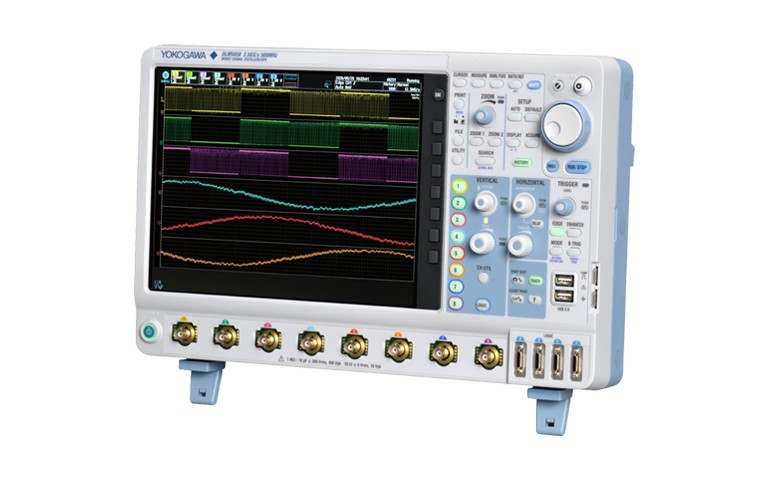

YOKOGAWA横河 DLM5000系列 混合信号示波器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
适合电路评估/软件调试的基本功能

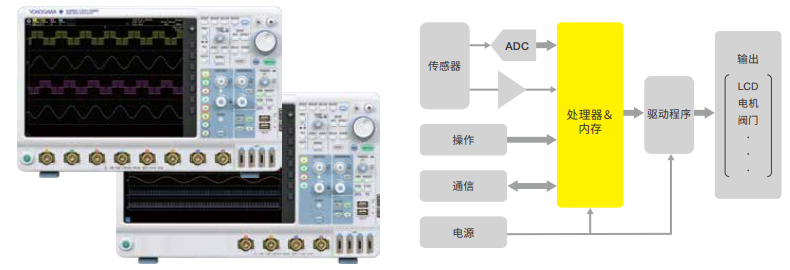

8个模拟通道 + 32位逻辑由仅需一台主机即可测量。单台DLM5000有8个模拟通道和32位逻辑，这通常需要两台以上的混合信号示波器。通过观察模拟通道的传感器信号和放大器的输入和输出，结合逻辑通道上的串行/并行总线信号，单台主机足以进行嵌入式系统调试, 4通道机型已被新添加到系列阵容中。
12.1英寸大屏幕提供舒适的调试环境
配备12.1英寸大触摸屏。大屏幕适用于详细观察模拟信号，同时显示调试信息，如参数、缩放屏幕、 XY显示和FFT分析结果等信息。

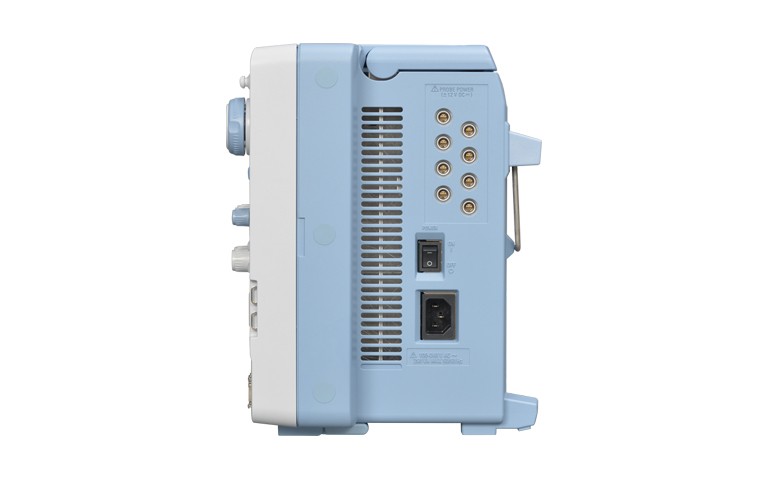

携带方便且测量迅速
虽然DLM5000是一款具有多通道输入的大屏幕机型，但它采用了便携、轻薄的设计。仪器在18秒内即可从OFF启动到波形显示。可以立即开始测量工作。
高达2.5GS/s（8通道同时启用）最大500M点长内存

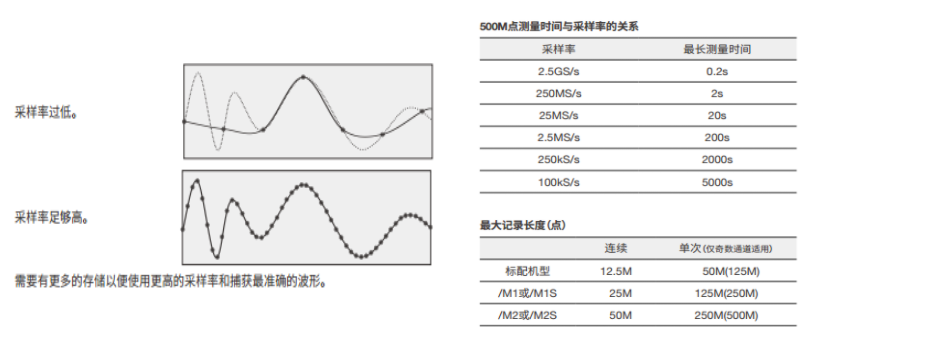

嵌入式系统的评估需要使用软件命令验证其在相对较长的时间内的运行情况，并同时查看如时钟噪声等高速信号的波形；DLM5000具有的长内存， 单触发模式可捕捉50M采样点/重复触发模式捕捉12.5M点的波形；可以观察到几乎没有遗漏的波形；如果配置了500Mpoints内存(选件)，即使采样率为2.5GS/s，也可以捕获0.2秒的波形。
两台同步联机功能“DLMsync”，响应更多通道的需求（需求：即将推出）

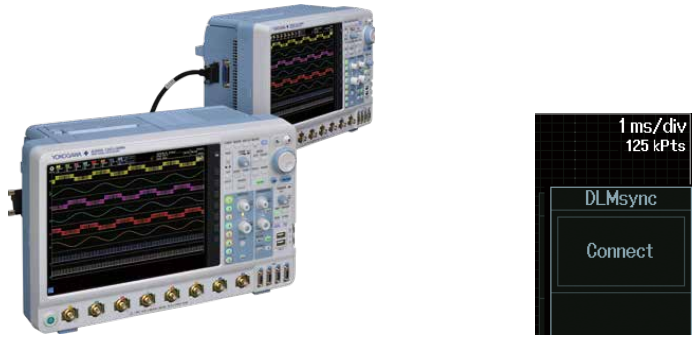

用专用电缆连接两台DLM5000，可以同步测量多达16路模拟通道。捕获的波形显示在每台主机上。触发同时动作，且公共设置项目(如内存长度、采样率、采集设置和水平轴刻度设置）相关联，因此它们可以像单台16通道示波器一样使用；也可以连接4通道机型，因此也可以实现“8 + 4 = 12通道”或“4 + 4 = 8通道”。
后期回放，不错过任何异常波形 历史记录功能 自动保存先前捕获的波

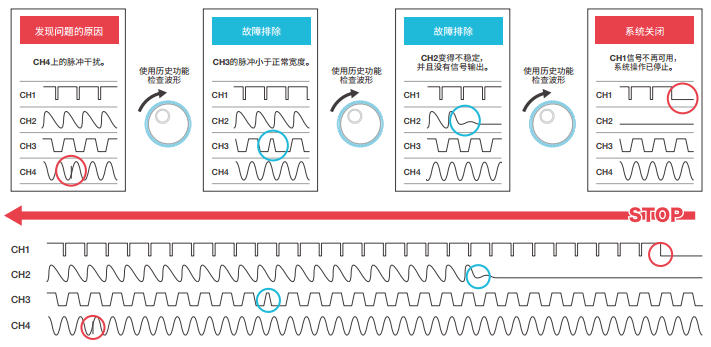

DLM5000系列可将多达100000个先前捕获的波形保存在采集内存中。使用“历史”功能，可以在屏幕中显示先前捕获的一个或所有波形（历史波形）。还可以对历史波形执行光标测量、运算和其他操作。通过使用“历史”功能，可采集到由于波形不确定而难以设置触发条件的偶发异常信号，并对其进行分析。
历史搜索功能

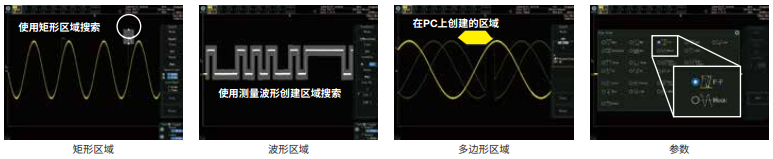

可以使用多种强大的搜索方法，搜索多达100000个满足要求的事件波形。提供直观且简单的波形搜索功能。例如，可以指定一个矩形区域来捕捉屏幕上波形的一部分，一个覆盖整个测量波形的区域，或者一个多边形区域如果已知某个感兴趣的值，例如电压或脉宽的异常值，则可以使用波形参数搜索历史波形。
缩放和搜索功能
在长内存中捕获的多通道波形需要进行垂直和水平放大，以进行详细查看。 DLM5000配有专用缩放键和旋钮，可快速放大想查看的 部分。还可以使用触摸屏指定要放大的区域。
同时缩放两个位置

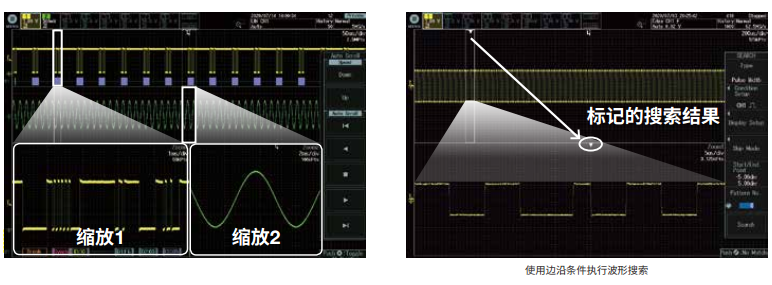

可以同时显示具有不同时间轴刻度的两个缩放波形。此外，使用自动滚动功能，在波形上自动扫描缩放窗口。
能够同时放大两个有间距的位置，例如某个事件的“原因”和“结果”，或者以不同的缩放系数显示，这对于软件调试非常有用。
缩放搜索功能
使用多个搜索条件自动查找并放大特征波形，以便进行深入检 查。已找到的波形位置标记在屏幕中（显示当前位置）。
波形搜索条件
边沿、边沿(合格)、状态/码型、脉宽、状态宽度、串行总线(仅 限于安装串行总线分析选件的机型）
触摸屏

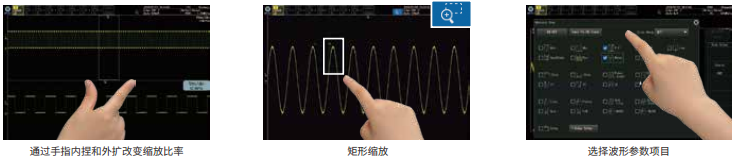

通过使用触摸屏移动波形位置、改变刻度、移动光标等，可以在眼睛不离开波形的情况下操作仪器。如果想放大波形的某一部分，可使用矩形缩放功能轻松缩放，方法是用手指在屏幕上对角滑动来指定区域。 若要选择对话框中的项目，可以直接触碰点选这些项目，免除了使用选择键的麻烦。
多种触发选择 触发功能可捕捉组合的模拟/数字复合波形

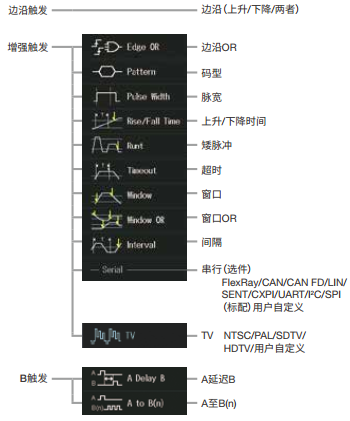

DLM5000系列提供多种易于设置、组合了模拟和逻辑输入的触发，例如边沿触发、增强触发和B触发。通过使用数字触发系统，可最大程度的降低误触发的可能。

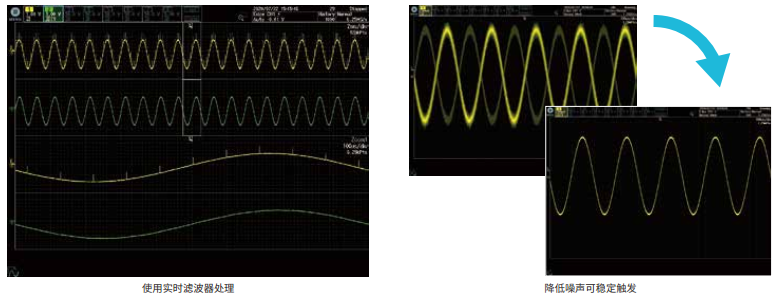

滤波器功能 带有效降噪功能的实时滤波器支持多种频率 — 8kHz ~ 200MHz
每个通道有14个低通滤波器，截止频率范围为8kHz ~ 200MHz。波形在存储到内存之前进行滤波。实时滤波器能够帮助稳定触发叠加噪声的信号。
逻辑信号测量和分析

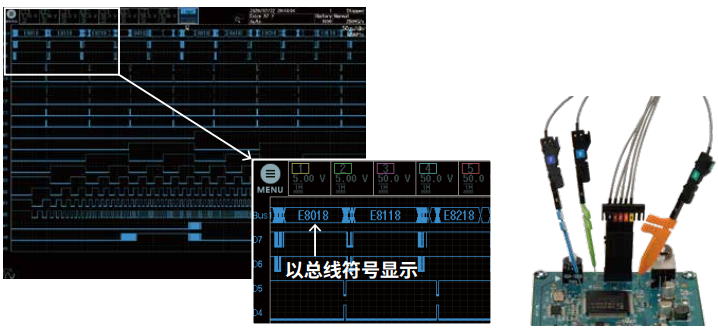

标准机型配置了灵活的MSO输入。这使得DLM5000可以转换为8个模拟和16个数字输入MSO。使用/L32选件，最多可测量32个逻辑信号。同时还提供了总线/状态显示和可选的DA计算功能，这对于评估AD/DA转换器非常有用。
提高测试效率的功能设计 测量功能和统计

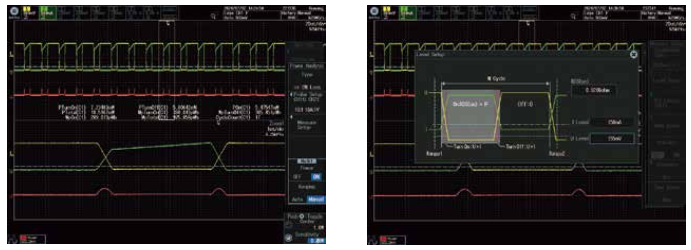

包含29个波形参数测量;最多支持30个同步自动测量。还可连续、逐周期或使用历史存 储功能来测量统计值。此外，逐周期参数测量还可以计算已捕 获波形的波动。

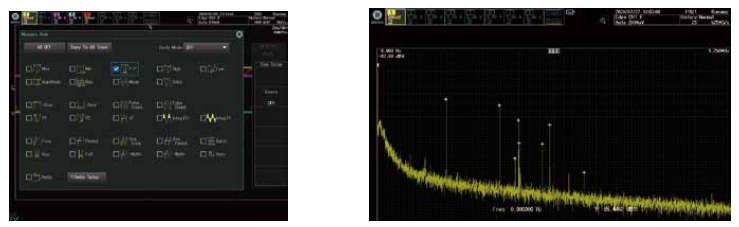

FFT分析
可以同时执行多达4个FFT分析。除了CH1 - CH8上的实际波形 之外，还可以对运算波形执行FFT。峰值检测功能会自动检测 杂散频率，是搜索噪声源（如时钟和电源开关噪声）的有用功能。

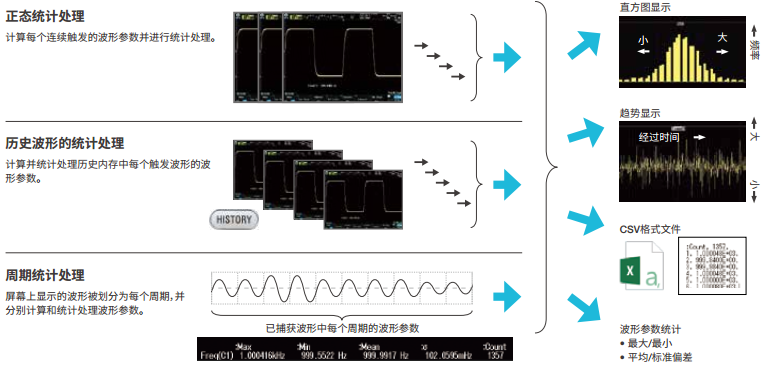

波形参数的统计计算
对于重复波形，内存中会捕获大量的周期性波形。 DLM5000可以对重复波形的参数进行统计分析。可以进行抖动测量和电平波动分析。
快照

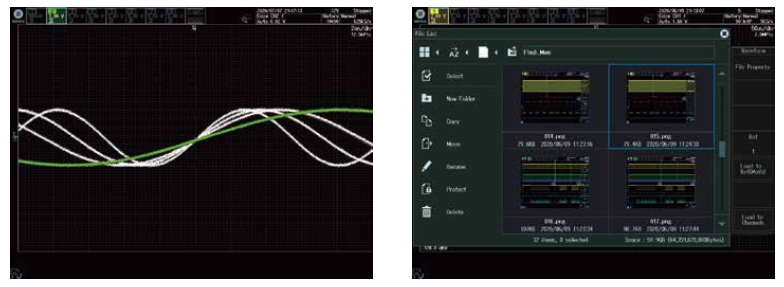

通过按屏幕右下角的“摄像头”键，可以保留屏幕中当前显示波形的白色曲线。可以反复按该键，便捷地多次保留曲线以进行多个波形的比较。
已存文件的缩略图
显示已保存波形、波形图像和“波形区域”文件的缩略图，以便进行浏览，复制或删除。全尺寸视图可显示更多细节。
触发时动作GO/NO-GO
GO/NO-GO自动判定触发条件、波形、测量参数和其他条件的通过或失败;“动作”自动使蜂鸣器发出蜂鸣声、执行文件保存或邮件通知。可以保存发生异常的波形，稍后再对该异常情况进行确认和分析。

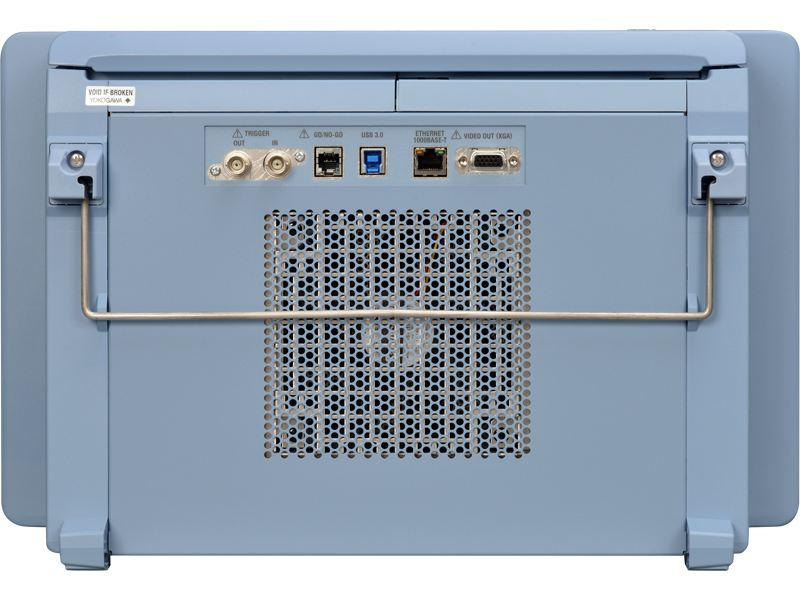

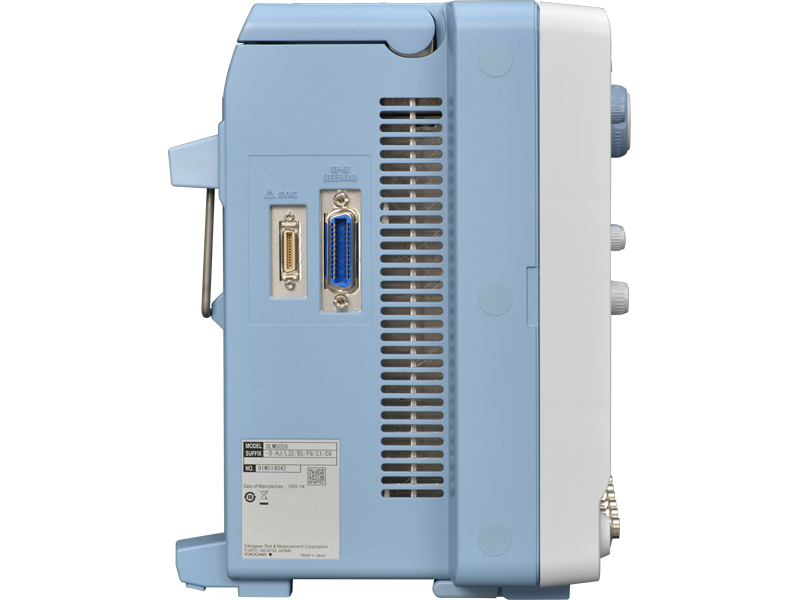

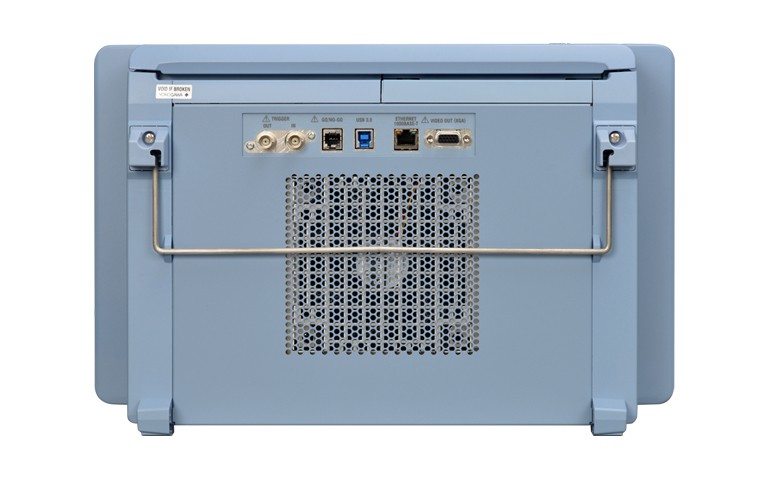

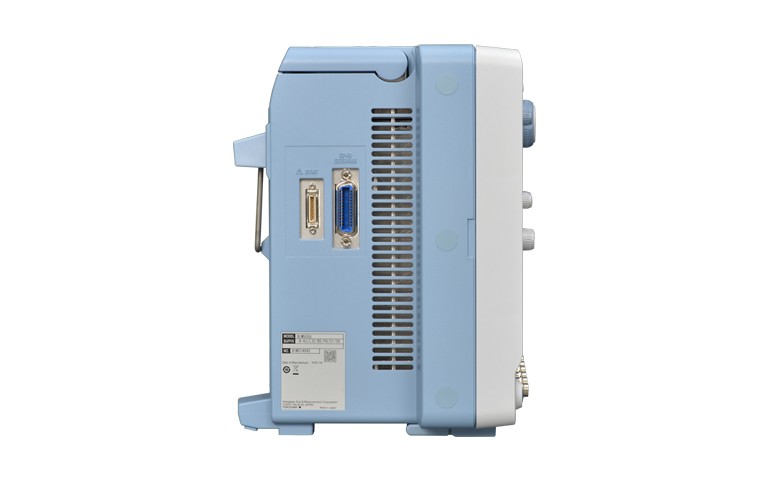

丰富的接口和软件

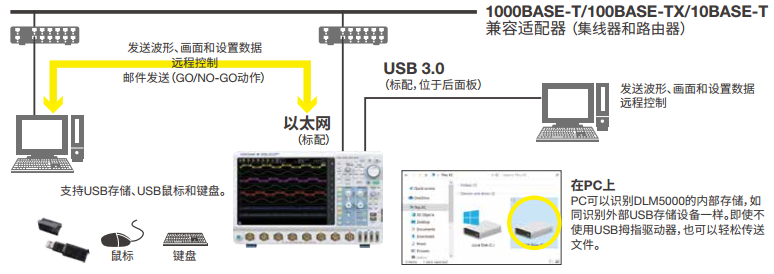

用户自定义运算选件 (/G02)可以使用一套运算符，如三角和对数运算符、积分和微分、脉宽运算符、相位测量和数模转换等任意创建方程式。用PC提高工作效率 千兆以太网和USB 3.0
*1作为标配通信接口 DLM5000的长记忆对于抑制捕捉波形（如历史功能）失败很有效，但将数据传输到PC需要时间。
使用标准配置的千兆以太网和USB 3.0， DLM5000在数据保存到内存和数据传输到PC上的速度大约快10倍。
*2即使使用大型数据集，也能快速获取结果。
*1: 仅USB功能。USB主机功能使用USB 2.0通信。
*2: 当安装/C8选件（SSD）用于内部存储，并且使用USB 3.0大容量存储连接进行传输时。 与上一代机型（DLM4000）相比。
专门构建的操作系统稳定且可靠
软件控制
多通道测量应用

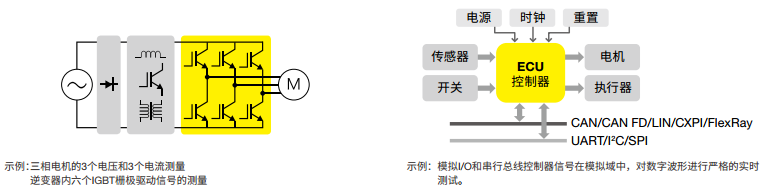

电机控制和逆变器电路开发4通道示波器的限制无法通过四通道示波器测量整个系统；真正的困难是通道示波器的限制 测量逆变器内部IGBT门极信号之间的时序。电机驱动器IC的三相和IO之间的电压和电流测量对于四通道示波器来说是一个过于具有挑战性的测试。真正实用的解决方案是八通道MSO。
电子控制单元和机电一体化测试 4通道MSO的限制
四通道 通道MSO MSO混合信号示波器的附加逻辑输入提供了足 的限制 够的通道，但这种方法存在盲点。仅使用逻辑输入的数字波形分析无法显示异常情况，如电压漂移、噪声、失真或振铃，也无法测量上升-下降时间。ECU测试需要对所有的数字波形进行严格的检查，而模拟输入通道是这项工作的最佳工具。
8ch
高效可靠的高性能电机的关键是现代逆变器的设计，即“智能功率模块”；多通道、高速波形测量是绝对必要的。四个通道根本不够，DLM5000配有 八个真实的模拟输入，为当今的工程师提供了一个方便而全面的测量系统。必须测量电子控制单元（ECU）周围的大量I/O模拟、数字和串行总线波形， DLM5000提供了充足的通道计数和体系结构，可在同时执行协议分析（如 UART、 I2C、 SPI、 CAN、 CAN FD、 LIN、 CXPI和FlexRay）的同时监控8个模拟通道和最多32位逻辑输入。当四个通道不够时， DLM5000可以加快研发进程。
电源分析选件 (/G03)开关损耗分析
使用长内存进行长测试周期的开关损耗计算[V(t)×i(t)]。支持多种开关损耗的分析，包括电源线的开/关损耗、导通损耗以及长周期损耗（50Hz/60Hz)。
功率参数测量
最多可对两对电压和电流波形执行功率参数的自动测量，包括有功功率、视在功率和功率因数等。还可以进行周期统计和历史统计。
串行分析功能选件（/F01 ~ /F05）
UART (RS232) /I2C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI专用触发和分析选件可用于车载和嵌入式系统的各种串行总线。逻辑输入也可用于I2C/SPI/UART/SENT，当不需要观察总线的波形质量时，可以使用逻辑输入进行解码或分析。
独特的自动设置
YOKOGAWA特有的自动设置功能可自动分析输入信号和复杂参数，如比特率和阈值电平，在几秒钟之内选出最佳设置。此功能不仅可以节省时间，而且在比特率和其他参数未知时也具有强大的调试能力。
最多可同时分析4条总线

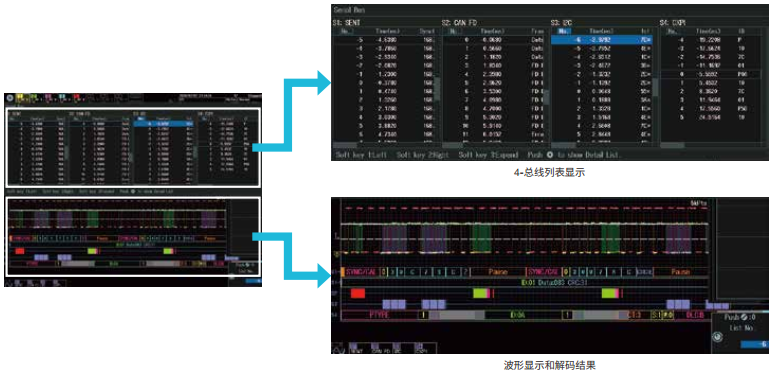

最多可同时快速分析4条速度不同的总线。各种搜索功能增强了可用性，即使在超长内存中也可以搜索出特定数据。双缩放功能意味着可以观测不同的总线，并执行相互调试。
配置选型
|
型号名称 |
频率带宽 |
模拟输入 |
逻辑输入 |
最大采样率 |
|
DLM5038 |
350MHZ |
8通道 4通道 |
16位 (标配) 或32位 (/L32) |
2.5GS/s |
|
DLM5058 |
500MHZ |
|||
|
DLM5034 |
350MHZ |
模拟输入 |
||
|
DLM5054 |
500MHz |
