【技术加油站】电源纹波几种专业的测量方法

电源纹波几种专业的测量方法



本文将跟大家分享几种电源纹波的测量方法。(转自星球号)

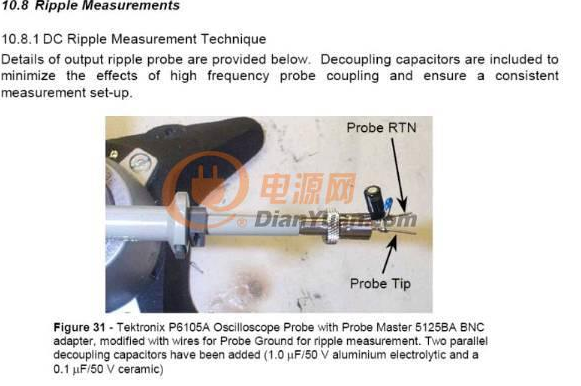

1.下图是在示波器上加了0.1uf和1uf电容。薄膜电容最好,电解其次。

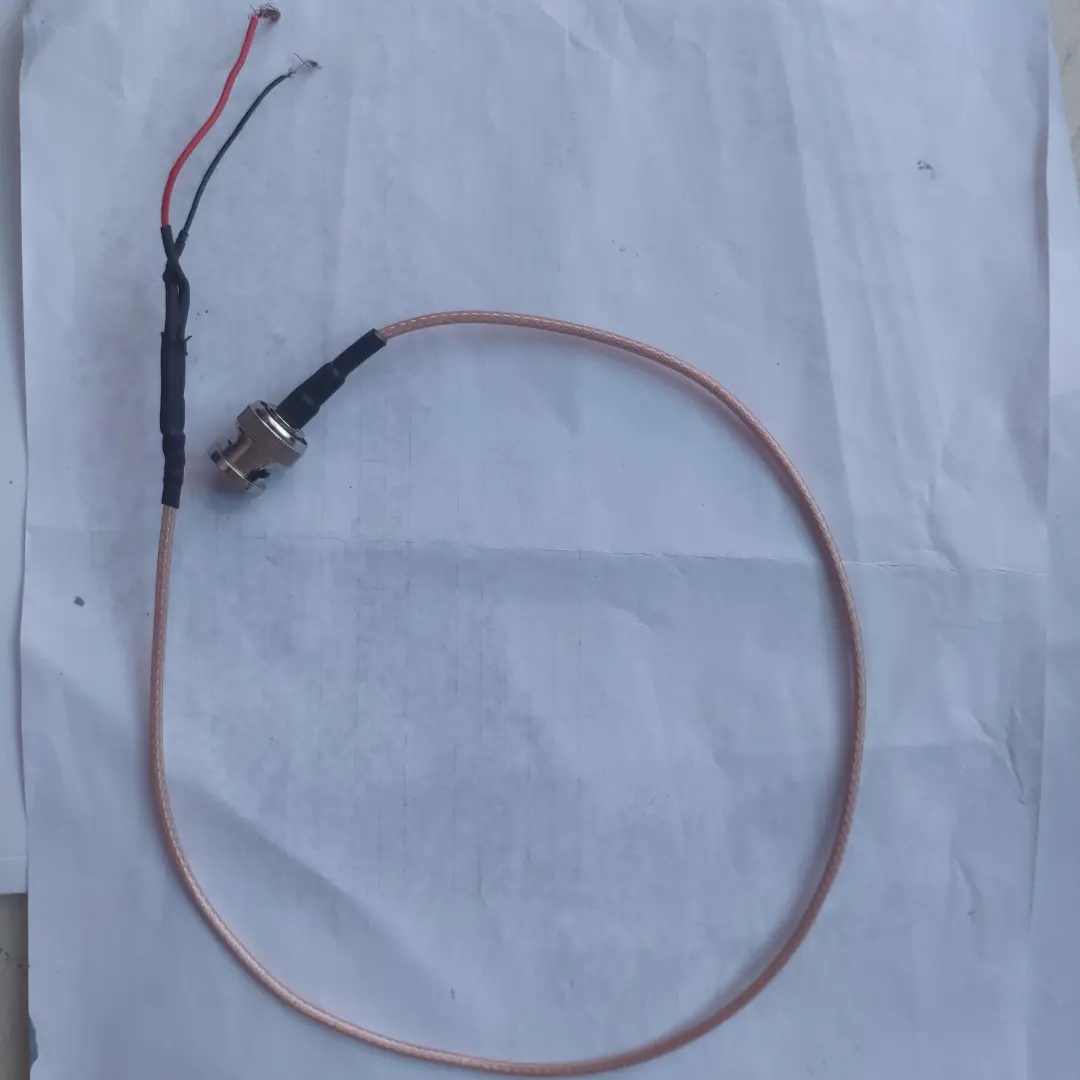

2.下面这幅图是用同轴电缆做的一根测量线,示波器在测量时选择x1(1倍) 就可以了。中间出那根线是正极,最外层屏蔽层为负极。这个跟线尽量短。这里用的是40cm左右的。

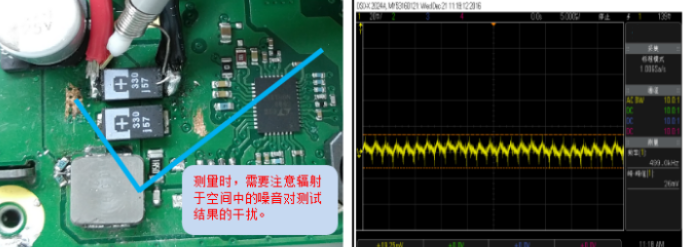

3.下图是用示波器探头上的测量环进行测量的,这种测量算是比较准的。

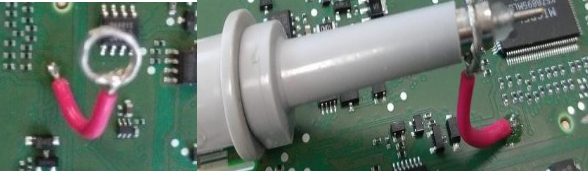

4.在没有自带的纹波测量环,可以使用铜线进行自制。线还是尽量越短越好,这样能更准确些。

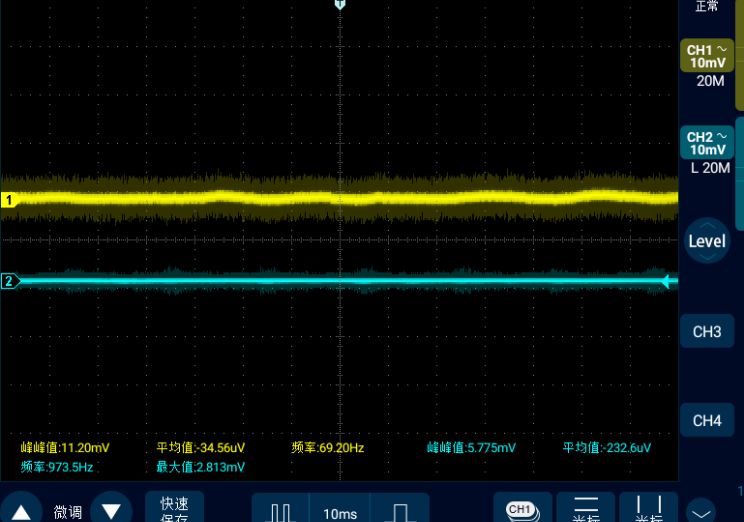

5.下图1号黄色线是示波器探头短接后的纹波,纹波为11.20mV。2号蓝色线为同轴电缆线短接后的纹波,纹波为5.775mV。





1.在测量时常规一般会加0.1uf电容和1uf电容。具体根据测量状况选择合适的电容。



2.用模拟示波器测量比较好,没有延时,相对精度也会比数字示波器好点。



3.一般的AC-DC电源纹波噪声测量(<=20MHz);纹波噪声源为:工频、开关频率及电路噪声。



4.DC-DC的纹波噪声测量—电源轨(>=1GHz);纹波噪声源为:PCBA板上的高速信号传导及干扰 。
