时间:2020-07-27
“RIGOL”拍了拍你,说矢量网络分析仪(VNA)来咯!

新品发布

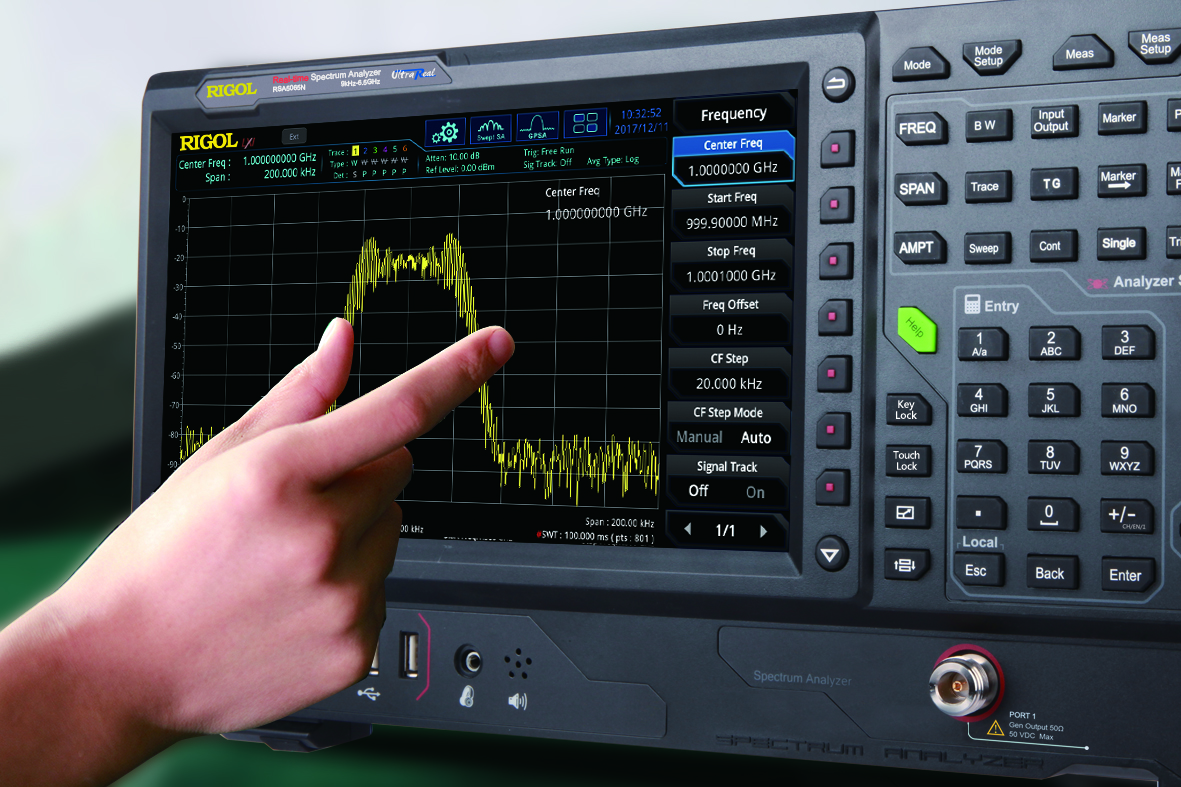

2020年7月16日,普源精电(RIGOL)发布RSA5000N/3000N系列

号分析仪,并标配矢量网络分析模式(VNA),通过VNA模式可以进

行全系统误差校正,以最大可能的精确度补偿测试仪器的系统测量

误差,进行精确的信号完整性测量,为您提供从器件性能到信号质

量的一体化解决方案,解决您的诸多测量问题!



行业应用

矢量网络分析模式用于快速准确地验证射频器件和设备的性能,使用该模式可以测试

蓝牙、WLAN、RFID及其他无线电与天线的匹配性,射频设计和验证工程师可使用它

来验证设计模拟的可靠性,制造工程师可根据一套特定的规范来组装和测试射频器件

和设备。



应用场景

天线匹配和调节

滤波器测量

放大器测量

射频(RF)电缆和连接器测量

自动化生产测试



VNA优势



网络分析仪分为标量网络分析仪 (Scalar Network Analyzer) 和矢量网络分析仪

(Vector Network Analyzer, VNA) 两种。标量网络分析模式只测量两个波量的幅度

比;矢量网络分析模式既能测量两波量间的幅度比,又能测量两波量的相位差;矢量

网络分析仪还具有以下优势:

1、可以进行全系统误差校正,以最大可能的精确度补偿测试仪器的系统测量误差

2、矢量测量数据可以准确地变换到时域,提供更多进一步处理数据的途径



多种测量模式,多种显示类型



RSA5000N/3000N系列频谱分析仪的VNA模式,提供了多种测量方式,如S11、

S21、DTF(Distance to Fault),可以实现对元器件、电路网络的S11、S21以及故

障点定位的测量,通过史密斯圆图、极坐标等多种显示更精确地表征被测件的网络特性。



S11



S11可以用于针对电子元器件(如滤波器)或电路网络(如天线)的阻抗匹配调试。

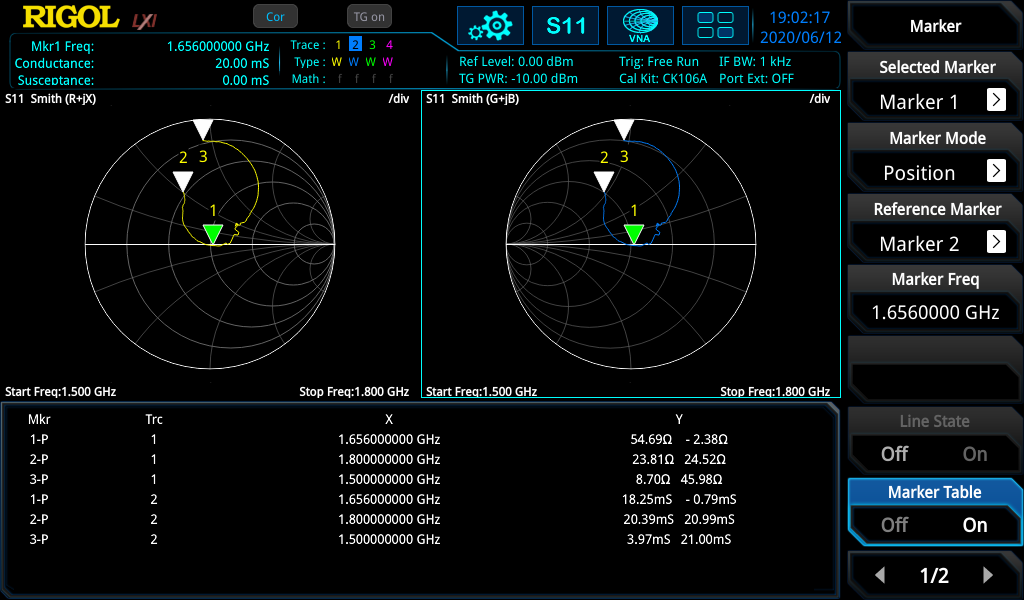

S11测量结果界面



S21



测量电路网络的增益、插入损耗、群延迟等指标,最常用的就是表征传输的S21参数

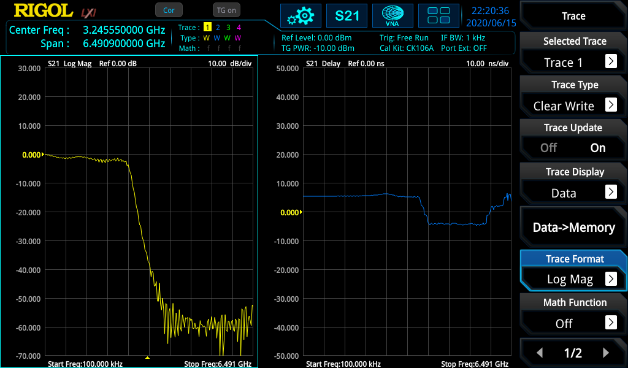

S21测量结果界面



DTF



DTF, 故障点定位功能,用来定位通信系统或其他电路网络中可能出现故障的确切位

置,如线缆折断、连接器松动、年久老化、线路腐蚀等,甚至于在线缆生产制造过程

中的材质差异、凹坑裂纹等很难用肉眼观察的情况,降低事故处理的影响和成本。

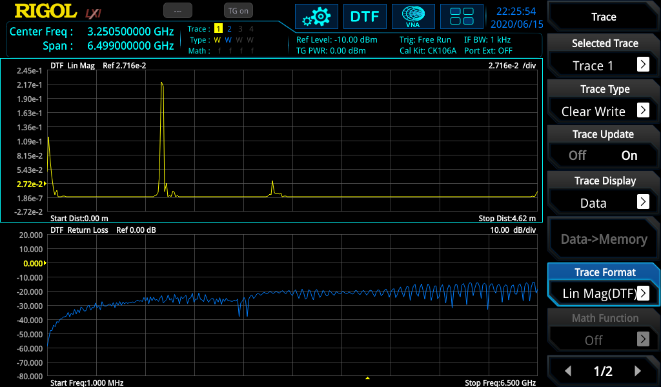

DTF测量结果界面



VNA模式能对测量结果逐点进行误差修正,并换算出其他多种网络参数,如反射系

数、电压驻波比、阻抗(或导纳)、衰减(或增益)、相移和群时延等信息。对于不

同的测量功能,您可以选择以下多种测量显示方式,更直观地呈现测试结果:对数/

线性幅度、相位、群时延、史密斯圆图、极坐标、驻波比、回波损耗等。

“五合一”模式



RSA5000N系列矢量网络分析仪集成五种测试模式,通过单台设备应对多种射频测试

挑战。RSA5000N系列在提供全功能的扫频式频谱(GPSA)分析功能之外,创新性

地加入了接收机模式(EMI)、实时频谱模式(RTSA)、VSA矢量信号分析模式及

矢量网络分析模式(VNA)。真正做到一台设备解决工程师遇到的多种射频挑战,有

效节约您的时间成本,提升效率。

优异的性能和操控体验



RSA5000N/3000N系列采用Ultra Real技术,频率范围最高可达6.5 GHz。可在分

析带宽内对信号进行无缝采集和分析,更高效,更纯净。10.1英寸多点触控电容屏,

支持多种手势操作,符合屏幕操作的主流发展趋势。触控、拖动、缩放等触摸手势

的支持,使量测动作更加流畅、便捷,让用户能快速熟悉掌握。

此外,它提供多种接口,增强仪器设备的连通性,支持通过HDMI接口,将设备显示

内容投放到更大的显示器中;提供Web Control功能,让用户可以通过访问设备IP地

址,直接对设备进行操控,提升对有远程操控的使用体验。

常规的矢量网络分析仪价格非常昂贵,而且体积一般较大,不便于系统搭建和操作。

由RIGOL研发的RSA5000N/3000N系列频谱分析仪,搭配VNA功能模式,可以提供

给您最具性价比的矢量网络分析解决方案。我们根据您的需要,配备了高性能和经济

性两款设备,为您最大可能的优化成本配置,供您在技术研究、生产制造、教育教学

等多种途径中灵活选择。

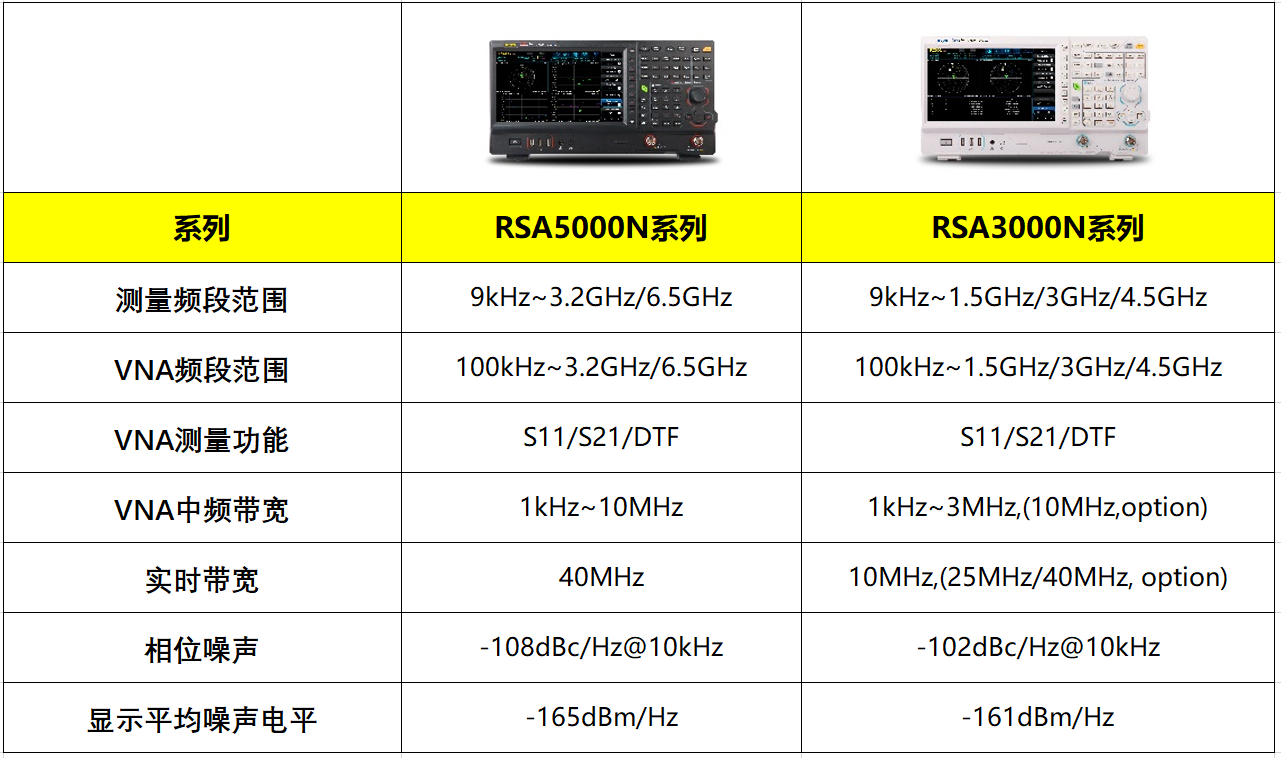

目前支持VNA功能的RIGOL频谱仪如下
