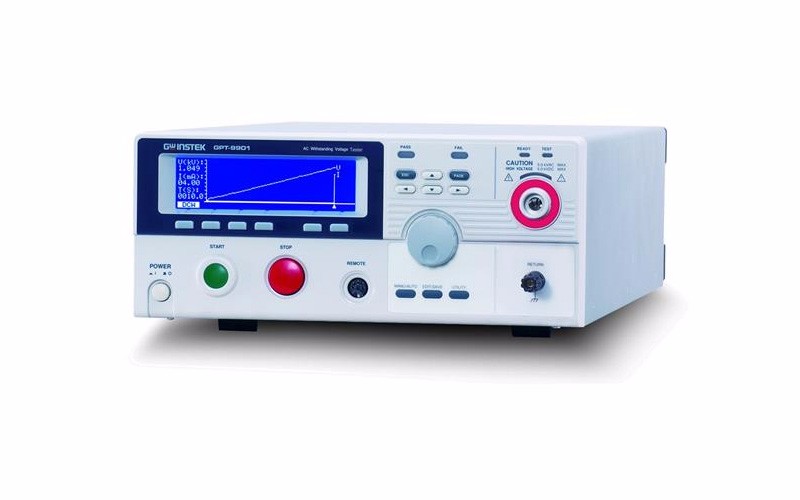

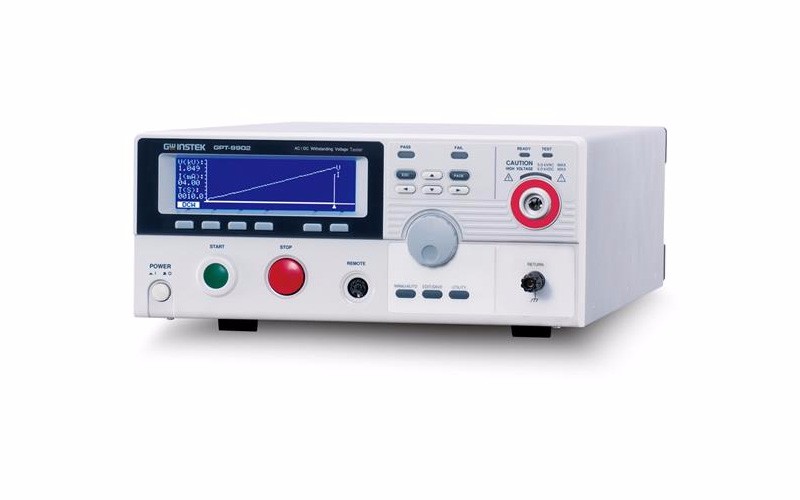

GPT-9900系列
固纬电子推出新一系列兼具高稳定性测试、安全考量及全新外观的安规测试器- GPT-9900 系列,来符合如IEC、EN、UL、CSA、GB、JIS等安全法规对各种电子/电器产品或部件在测试上的要求。
索取报价

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型



      固纬电子推出新一系列兼具高稳定性测试、安全考量及全新外观的安规测试器- GPT-9900 系列,来符合如IEC、EN、UL、CSA、GB、JIS等安全法规对各种电子/电器产品或部件在测试上的要求。
      GPT-9900系列安规测试器共计有2个型号: GPT-9904是4合一机种,具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全系列机型提供交流500VA输出容量,并使用高效率的PWM放大器,有效避免因输入电源电压变动或波形变形的影响,以确保交流耐压测试时对待测物提供稳定之高压输出。
      针对安全性的考量上, GPT-9900系列使用软/硬体控制的方式,提供像是开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs),甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外,每项测试完成后都会自动进行放电处理,以避免待测物存在过大的测试电压,造成使用者伤害。
      而在操作、观测及量测性能方面, GPT-9900系列提供业界独创之扫描功能,利用软体将扫描功能直接架构于机器内;当使用者于功能测试完成后,即可进入扫描模式观看此次测试结果的分析曲线,并可选取测试过程内的任一时间点,分析电压对电流关系(当选取ACW或DCW功能),甚至可藉由设定起始时间,扫描某段特定时间的测试结果,分析局部电压对电流的关系。同时GPT-9900系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示幕,以及不同颜色之高亮度LED做为状态指示灯,让整个操作设置及测量观看,更加轻松且易于判读。此外,在提供测试所需的主要功能方面,交流耐压(AC 5kV/100mA)、直流耐压(DC 6kV/20mA)、绝缘电阻(DC 50V~1000V/50GΩ)、以及接地阻抗测试(AC 32A max./650mΩ),并且搭配绝佳的输出调整解析度、量测解析度、电压爬升时间设定、上/下限判断设定...等,让使用者可以更具弹性的执行各项所需的测试并获得精确的量测结果。
      GPT-9900系列其他功能和特点还包括:后板输出功能,以方便整合于系统中、断线侦测功能(仅适用于接地阻抗测试),以避免断线造成量测结果的误判、100组记忆组数,可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O,提供客户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要电脑控制并记录测试结果的使用者,也提供了RS-232C、USB及GPIB(选购)介面可供使用。



产品特点

  • 500VA测试容量
  • 大型(240x64)点矩阵式LCD
  • 扫描功能, 提供待测物特性分析
  • 绝缘电阻量测可达50GΩ
  • 手动/自动测试模式
  • 具快速选择功能键
  • 高亮度警示及状态指示灯
  • 具Interlock功能
  • 零点输出
  • 输出电压上升时间控制
  • True RMS电流量测
  • 高解析度: 1uA(电流量测), 2V(电压设定)
  • 使用PWM放大器, 确保测试效益及测试可靠性
  • 提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
  • 遥控端子座, 提供机器自前面板外接控制器

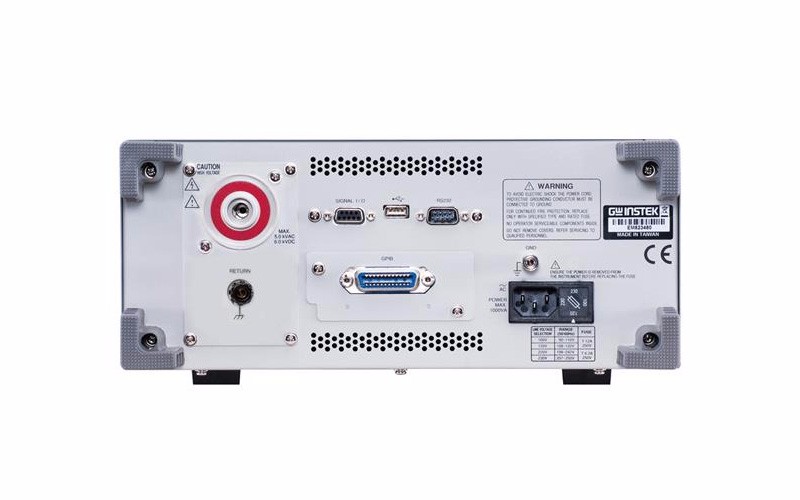

  • 提供后板输出座, 方便系统整合配线
  • 接口: RS-232C, USB device, Signal I/O及GPIB (选购)







配置选型



规格

交流耐压测试

输出电压范围

0.100kV~ 5.000kV ac

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [无负载]

最大额定负载

500 VA (5kV/100mA)

最大额定电流

100mA (0.5kV< V ≦5kV);10mA (0.1kV≦ V ≦0.5kV)

输出波形

正弦波

输出电压频率

50 Hz / 60 Hz 可选择

电压变动率

± (1%读值+ 5V) [最大额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围(截断电流)

0.001mA~100.0mA

电流量测分辨率

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30位数)当HI SET<1.11mA;±(1.5%读值+ 3位数)当HI SET≧1.11mA

上/下限判定功能

Yes

ARC侦测

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)*

OFF, 0.5s~999.9s

GND

ON/OFF

直流耐压测试

输出电压范围

0.100kV~ 6.000kV dc

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [无负载]

最大额定负载

100W (5kV/20mA)

最大额定电流

20mA (0.5kV< V ≦6kV);2mA (0.1kV≦ V ≦0.5kV)

电压变动率

± (1%读值+ 5V) [最大额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围(截断电流)

0.001mA~20.0mA

电流量测分辨率[1]

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30位数)当HI SET<1.11mA;±(1.5%读值+ 3位数)当HI SET≧1.11mA

上/下限判定功能

Yes

ARC 侦测

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)*

OFF, 0.5s~999.9s

GND

ON/OFF

绝缘电阻测试 (GPT-9904/9903A)

输出电压范围

50V~1000V dc

输出电压调整分辨率

50V/步进

输出电压准确度

± (1%设定值+5V) [无负载]

电阻量测范围

0.001GΩ~ 50.00GΩ

测试电压

50V≦V ≦450V:0.001~0.050GΩ:±(5%读值 + 1位数);0.051~2.000GΩ:±(10%读值 + 1位数)500V≦ V ≦1000V:0.001~0.500GΩ:±(5%读值 + 1位数);0.501~9.999GΩ:±(10%读值 + 1位数);10.00~50.00GΩ:±(15%读值 + 1位数)

输出阻抗

600kΩ

上/下限判定功能

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)

1s~999.9s

GND

OFF (fixed)

接地阻抗测试 (仅GPT-9904)

输出电流范围

03.00A~32.00A ac

输出电流调整分辨率

0.01A

输出电流准确度

3A≦ I ≦8A: ±(1%读值+ 0.2A);8A< I ≦32A: ±(1%读值+ 0.05A)

测试电压

6Vac 最大(开路电压)

测试电压频率

50Hz/60Hz可选择

电阻量测范围

10.0mΩ~ 650.0mΩ

电阻量测分辨率

0.1mΩ

电阻量测准确度

±(1%读值+ 2 mΩ)

上/下限判定功能

Yes

扫描功能*

Yes

测试时间(TIMER)

0.5s~999.9s

测试方式

四线式量测

GND

OFF (fixed)

记忆组

单步骤记忆

MANU:100组

自动测试记忆

AUTO:100 组, 每组最多16个manu

界面

后板输出

标准

RS-232C

标准

USB

标准

GPIB

选购

Remote terminal (Front)

标准

Signal I/O

标准

显示屏

240 x 64 点阵式(蓝色) LCD

使用电源

AC 100V/120V/220V/230V ± 10%, 50/60Hz

尺寸及重量

330(宽) x 148(高) x 587(深) mm;约27kg max. for GPT-9904/9903

[* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行
