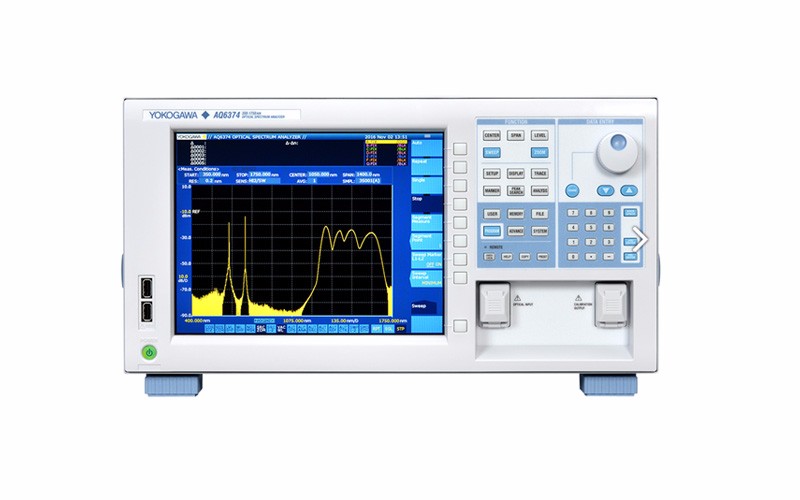

光谱分析仪 AQ6374
AQ6374覆盖了350 ~ 1750nm的宽范围波长,包括可见光(380 ~ 780nm)和通信领域。
索取报价

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

      AQ6374覆盖了350 ~ 1750nm的宽范围波长,包括可见光(380 ~ 780nm)和通信领域。



产品特点

  • 覆盖从可见光到通信波长的宽光谱范围机型
  • 8种波长分辨率设置: 0.05 ~ 10nm
  • 超宽可测功率范围: -80 ~ +20dBm
  • 波长精度: ±0.05nm
  • 快速测量
  • 采样点数: 100001

      鼠标和键盘操作

      经过30多年的用户意见反馈,前面板操作起来更加直观、更易于操作。鼠标功能让导航用起来更方便,用键盘可以输入数字和文件名。

      曲线放大功能

  1. 通过点击和拖动鼠标,可改变中心波长、跨度等显示条件。
  2. 可以立即放大感兴趣的区域并随意拖动。
  3. 无需通过再次测量来修改显示条件。

      曲线运算和分析

      7条独立曲线

  1. 同时显示多条曲线;
  2. 曲线间运算  (两条曲线相减);
  3. 最大值/最小值保持功能。

      USB端口

      仪器前后共有4个USB端口,便于连接鼠标、键盘、外置硬盘和U盘等外接设备。

      缩略图文件预览

      缩略图便于在内外部存储器的大量文件中轻松、快速找出特定的文件。

      一次性保存曲线

      可以一次性将7条曲线保存到一个文件。文件保存为CSV格式,用PC应用软件可以轻松操作这些文件。



产品功能

      多达16个指定数据分析功能

  1. WDM (OSNR)分析
  2. 光纤放大器分析
  3. DFB-LD分析
  4. FP-LD (VCSEL)分析
  5. LED分析
  6. 谱宽分析
  7. 陷波宽度分析
  8. SMSR分析
  9. PMD分析
  10. 光功率分析
  11. 颜色分析
  12. 光纤分析 (PK, BTM, WDM-PK, WDM-BTM)
  13. Go/No-Go判断

      气体净化功能

      AQ6370系列拥有高分辨率和高灵敏度,因此可以用它们检测空气中是否存在水分子。在近红外光谱区域检测出的水汽可以重叠或掩盖实际被测设备的光谱特性。
      AQ6374、 AQ6375B和AQ6376的单色镜配有用于空气净化的闭环回路,通过后面板的端口不断输送纯净的净化气体如氮气(或者甚至是干燥空气),这些光谱分析仪就可以测量不再受水汽吸收影响的光谱。

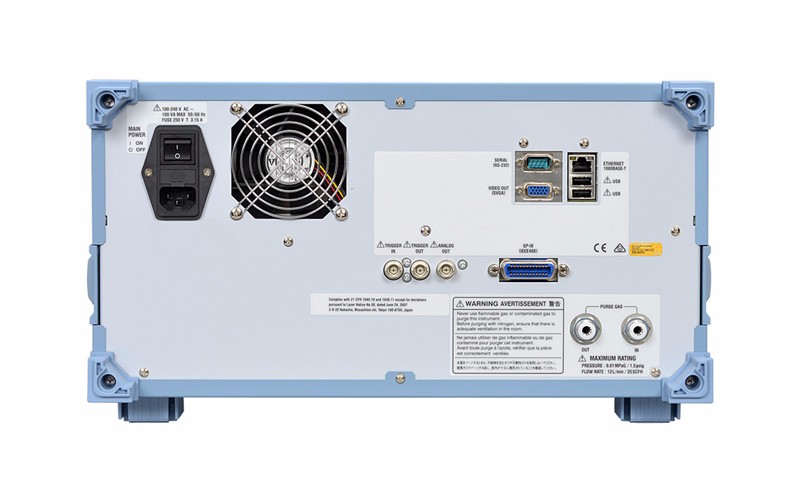

净化气体输入/输出

      适用于高阶衍射光的内置截止滤波器

      由于使用了衍射技术,单色镜在某些情况下会产生高阶衍射光,波长等于输入波长的整数倍。
      AQ6370系列光谱分析仪配有一个截至滤波器,用于消除这些影响测量结果的假象。

      内置校准源

      环境温度变化、振动和冲击将影响光谱分析仪等光学精密产品的测量精度。为了让O S A可以一直提供精确的测量,YOKOGAWA OSA都配有校准专用光源。

      校准过程是完全自动的,只需两分钟即可完成。它包括:

  1. 光轴对准调节功能: 可以自动对准单色镜的光路,以确保功率精度。
  2. 波长校准功能: 通过参考源可以自动校准光谱分析仪,以确保波长精度。

      数据记录功能

      可以记录WDM分析(OSNR:光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且还可以将每次测量的光谱保存起来,以备回顾和故障排查之用。

      高级标记功能

      为了获得功率密度和指定频谱的积分功率值,可以在标记点添加高级标记。通过这项新增功能,无论信号是否被调制过,都可以简单地从信号光谱中得到OSNR值。

      建立自动化测试系统

      由于内置了宏编程功能 , AQ6370系列中的所有机型都可以执行自动测量并通过它们的远程接口控制外部设备。
      通过GP-IB、 RS-232和以太 网端口,可以在PC上使用标准SCPI兼容命令或专有AQ6317兼容命令来对仪器进行远程控制。另有LabVIEW®驱动程序可供使用。

      AQ6370 Viewer



      实时远程控制

      AQ6370 Viewer是一个软件包,不但可以用它将仪器屏幕上显示的 内容复制到PC上,还可以在PC上执行以下操作:

  1. 远程控制和操作仪器
  2. 显示、分析并传输仪器采集到的数据

      AQ6370 Viewer可以帮助以下人员:

  1. 生产经理: 可以远程操作仪器并在办公室内收集测量结果,无需赶到实际生产线上。
  2. 服务工程师: 可以帮助客户或同事以适当的方式设置仪器,或者调整要测试的器件和系统

      平滑功能

      可降低被测图谱的噪声。



典型应用

      激光源特性分析

      现今,发射可见光到中波红外波长的各种DFB-LD、 FP-LD和VCSEL光源已经被广泛应用于不同应用领域中的不同器件或系统上,譬如:

  1. 电信: 玻璃光纤或塑料光纤布线。
  2. 工业: 条形码扫描仪、 LiDAR表面扫描仪;
  3. 消费电子: Hi-Fi音响系统音频输出、激光打印机、电脑鼠标;

DFB-LD分析示例(AQ6370D)

      超连续谱光源的特性分析

      超连续光是通过高度激励光子晶体光纤等特殊材料的非线性光学效应,经由锁模脉冲激光器(通常是飞秒掺钛蓝宝石激光器)泵浦后产生的。正所谓“宽阔如灯、亮如激光”,超连续光不但符合白炽灯和荧光灯光谱的超宽特性,还符合激光器的高空间相干性和超亮特性,从而使其能够与光纤实现完美耦合,为单模光束的卓越品质提供了有力保障。

      超连续谱光源如今被广泛应用于各种领域,主要包括光学相干断层分析、频率计量学、荧光寿命成像、光通信以及气体传感等等。

      AQ6370系列凭其优越性能,可以成为超连续谱光源生产及生产后质量检查过程中测试与展现产品特性的最佳仪器。

      可见LED测试

      可以测量和分析用于照明、指示、感测以及其它应用的可见LED的光谱。 AQ6373B和AQ6374支持大芯径光纤的输入,可以有效获得LED光并对其光谱执行测量。内置色彩分析功能将自动对主波长和光源的色度坐标做出评价。

      结合ASE、 SLD以及SC等光源, OSA可以轻松评估WDM滤波器和FBG等无源器件。 AQ6370D系列出色的光学性能可以实现更高分辨率和更大动态范围的测量。通过内置光滤波分析功能,可以同时报告波峰/波谷波长、功率、串扰和纹波宽度。

      光纤的波长损失特性分析

      光纤中的信号损失取决于光信号传播的波长。其中的差异是由光纤吸收和瑞利散射效应造成的。材料和光纤类型会影响损失值: 对于石英单模光纤, 1.55μm光波的损失大约是0.2dB/km, 此为能达到的最小值;对于1.4μm附近的光波,由于水离子(OH)作用,损失会变大。此类光纤的波长损失特性分析需要测量较宽范围的波长。

      通过与白光源相结合, AQ6374可有效测量较宽范围的波长相关损失。损失值是以dB/km来显示的。

      使用AQ6374进行波长相关损失特性分析的测量示例。

      光纤布拉格光栅的特性

      光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光纤,它可以将特定波长的入射光反射出去,只传播剩余波长的光。这是通过纤芯折射率发生周期性变化来实现的,即在纤芯形成一个特定波长的介质镜。因此,光纤布拉格栅格可以用作内嵌光学滤波器,用来阻挡特定波长的光,或用作波长反射镜。光纤布拉格栅格的应用主要在光通信系统: 可专门作为陷波滤波器使用,并且也可与光环形器或光分插复用器(OADM)一起被用于光多路复用器和多路解复用器。此外, 2-3μm波长区域的光纤布拉格光栅还可以作为直接传感元件使用,用于地震仪器中的应变和温度传感以及恶劣环境下的压力传感。要描述FBG的特性, AQ6370系列的高波长分辨率和大动态范围是必不可少的条件。

      气体探测与浓度测量

      与超连续(SC)或超辐射发光二极管(SLD)等宽带光源一同使用时, AQ6370系列可以显示被测气体混合物的光吸收图谱。

      氰化氢H13C14N的吸收光谱测量(AQ6375B)
