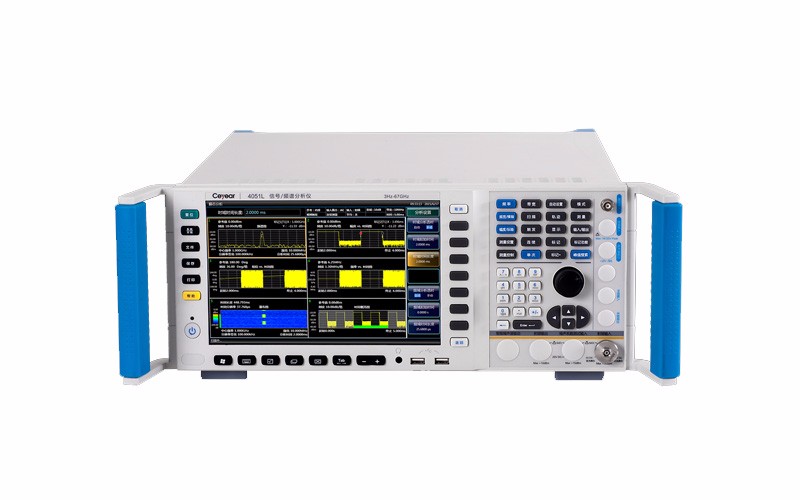

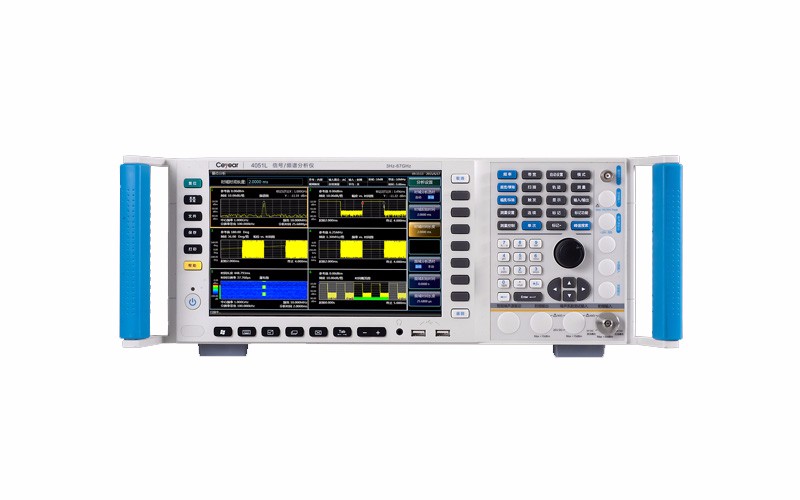

4051系列信号/频谱分析仪
4051系列信号/频谱分析仪是中电科仪器仪表有限公司信号/频谱分析仪中的高性能旗舰产品,具有优良的测试动态范围、相位噪声、幅度精度和测试速度,具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能,可提供可靠的高性能测试服务。具有良好的扩展能力,可通过灵活配置选件进一步提升测试性能,也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型



    4051系列信号/频谱分析仪是中电科仪器仪表有限公司信号/频谱分析仪中的高性能旗舰产品,具有优良的测试动态范围、相位噪声、幅度精度和测试速度,具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能,可提供可靠的高性能测试服务。具有良好的扩展能力,可通过灵活配置选件进一步提升测试性能,也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。



产品特点

  • 宽频率覆盖范围
  • 最大550MHz分析带宽
  • 优良的测试接收性能
  • 全面的频谱分析能力
  • 丰富的测量应用功能
  • 强大的射频信号流盘与回放分析功能
  • 灵活的模拟信号输出接口
  • 便捷的操作特性



      宽频率覆盖范围



      最大550MHz分析带宽



      优良的测试接收性能

  • 可配置对应主机频段的宽频带前置放大器(最高频率至50GHz)
  • 1GHz测量灵敏度典型值-156dBm/Hz,配置前放后典型值为-167dBm/Hz
  • 50GHz测量灵敏度典型值-141dBm/Hz,配置前放后典型值为-150dBm/Hz
  • 67GHz测量灵敏度典型值-135dBm/Hz
  • 全数字中频设计,优异的刻度保真度和中频误差



      全面的频谱分析能力

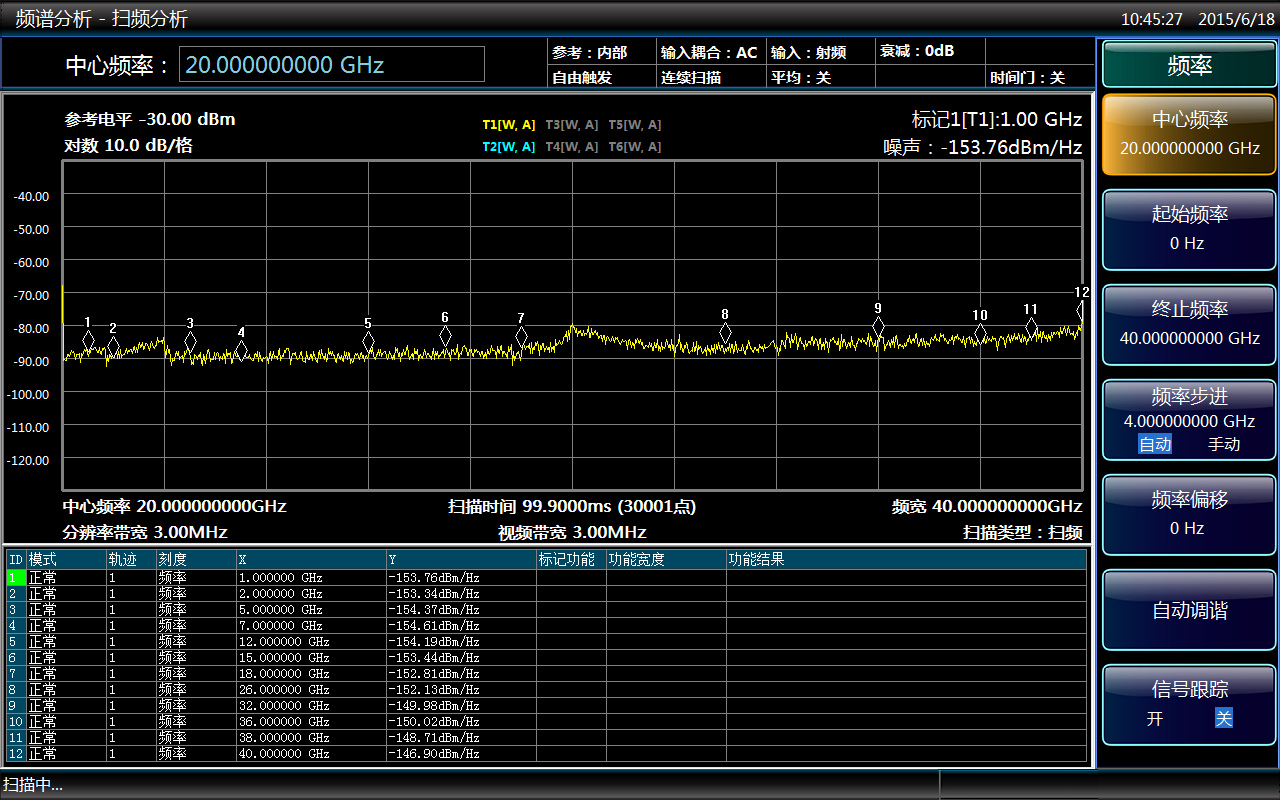

  • 支持扫频和FFT两种扫描类型
  • 零频宽快速扫描,最快扫描时间1us
  • 精确的频率计数,计数分辨率可达0.001Hz
  • 扫描点数在101~30001之间任意可选
  • 可配置6条轨迹,具有丰富的标记操作功能
  • 6种检波方式,3种平均类型
  • 支持时间门测量

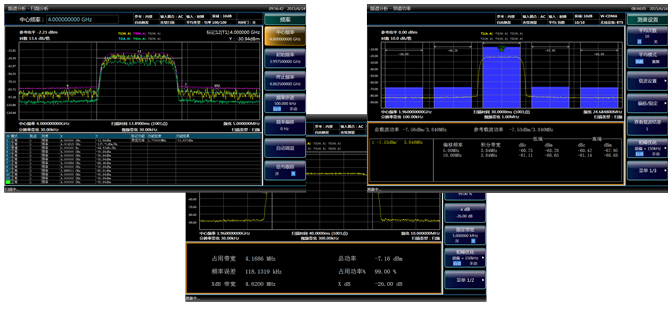

  • 具有占用带宽、信道功率、邻道功率测试功能
  • 具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能




      丰富的测量应用功能

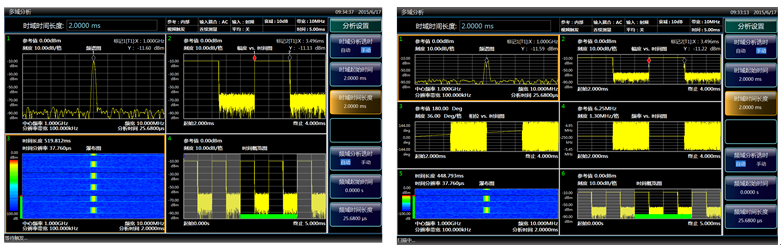

       瞬态分析及信号回放分析

      —  频域时域关联测试便于理解并深入分析瞬态信号事件

      —  瀑布图显示,分析信号频谱随时间变化的宏观规律

      —  同时分析信号频率/幅度/相位随时间的变化,助力功率控制、频率锁定过程的测试

      —  支持长达500M样本(64位精度)的无缝捕获数据存储

      —  支持CSV、DAT等多种信号文件存储格式

      —  支持信号文件的事后回放分析


      矢量信号分析功能


      —   可对PSK、FSK、QAM等20多种通用单载波数字调制信号进行解调分析

      —   同时显示解调前、解调后、参考信号、符号和各种误差结果,支持频谱图、星座图、矢量图、相位轨迹图、眼图、误差/符号表等多种显示窗口

      —   提供脉冲搜索功能,实现对脉冲信号的搜索定位,支持用户输入同步字和偏移,显示指定部分的解调结果

      —   具有自适应均衡功能,可用来从非线性调制误差中分离出线性误差,显示系统幅频响应和群时延

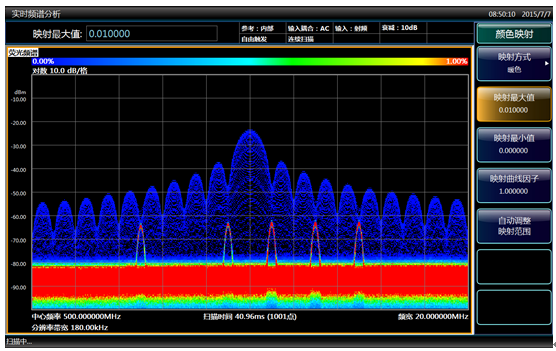

       实时频谱分析功能


      实现无缝的实时频谱分析,具备频率模板触发功能,可用于触发、捕获和分析难以触发截获信号。

      —  最大实时分析带宽40MHz/200MHz可选,频率覆盖67GHz

      —  具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率对时间、频率对时间等多种图表

      —  100%截获概率(POI)信号最短持续时间4.3μs

       脉冲信号分析功能


      —  脉冲信号频谱、时域特性测试支持20余种脉冲参数测量(时间、幅度、频率、相位)

      —  可完成选定任意脉冲,进行幅度、脉内频率/相位特性、频谱特性的细节分析

      —  对任意脉冲参数进行脉冲趋势统计

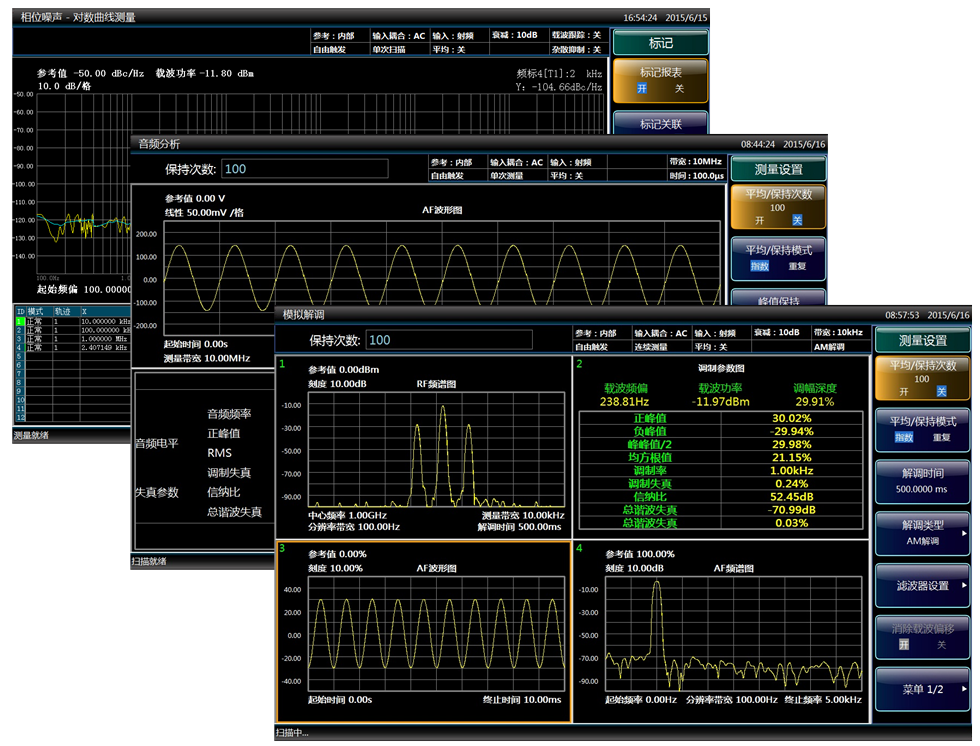

      相位噪声测试/音频分析/模拟解调分析功能


      —   相位噪声测试提供一键式自动测量,满足各种频率源相位噪声测试应用

      —   音频分析具有独立优化的音频测量通道,用于低频信号参数测试分析

      —   模拟解调分析解调AM/FM/ΦM信号,测量调制指数、调制失真、剩余调频、调频线性度等参数,用于模拟体制终端、电台、通用模拟调制源的测试

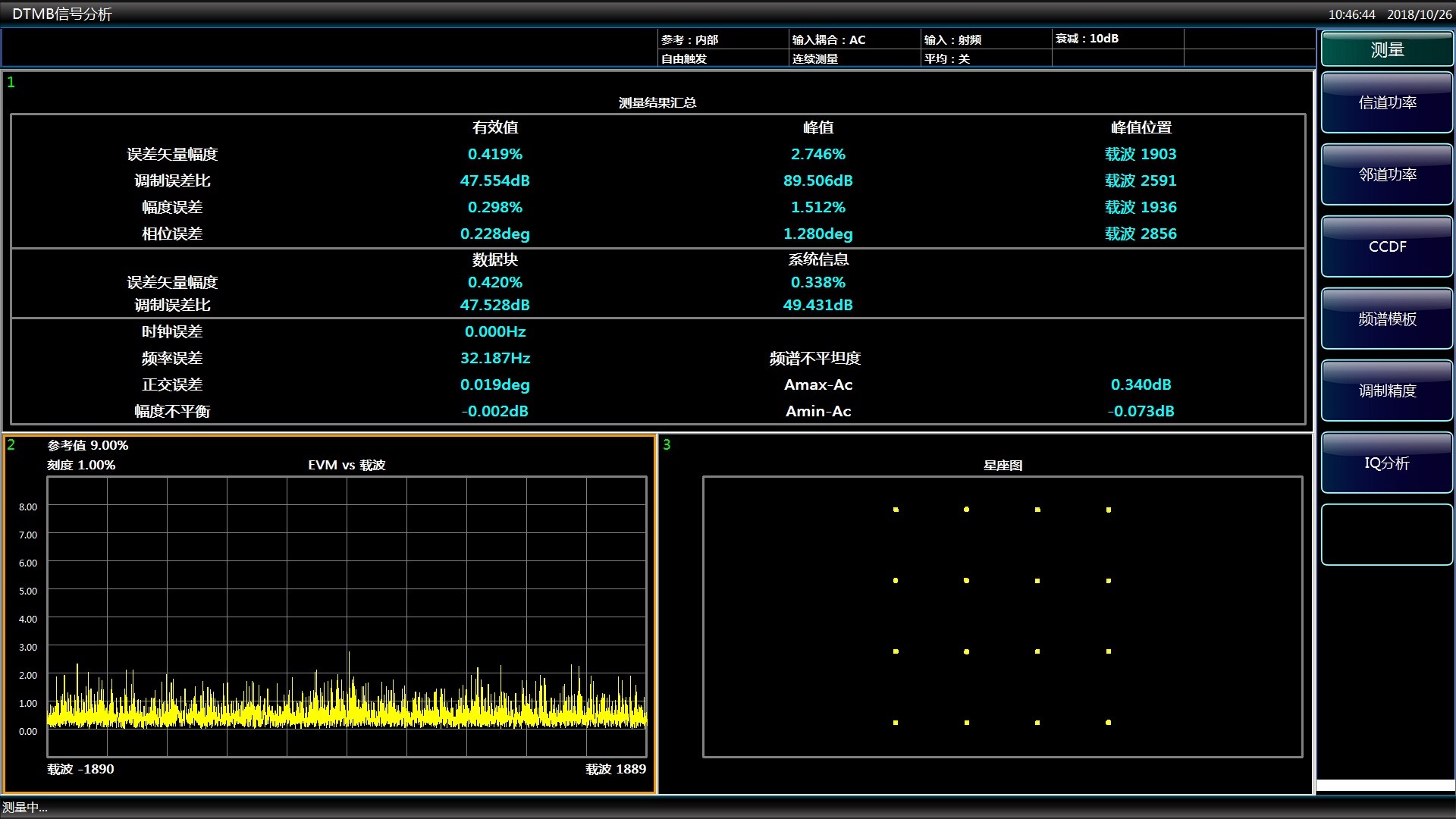

      DTMB测试功能


      —   能够对单载波和多载波DTMB信号进行测量

      —   具有信道功率、肩部衰减、频谱模板等射频特性分析功能

      —   能够自动识别信号的帧头类型、调制方式,进行调制质量分析

      —   能够对信道响应、脉冲响应进行分析

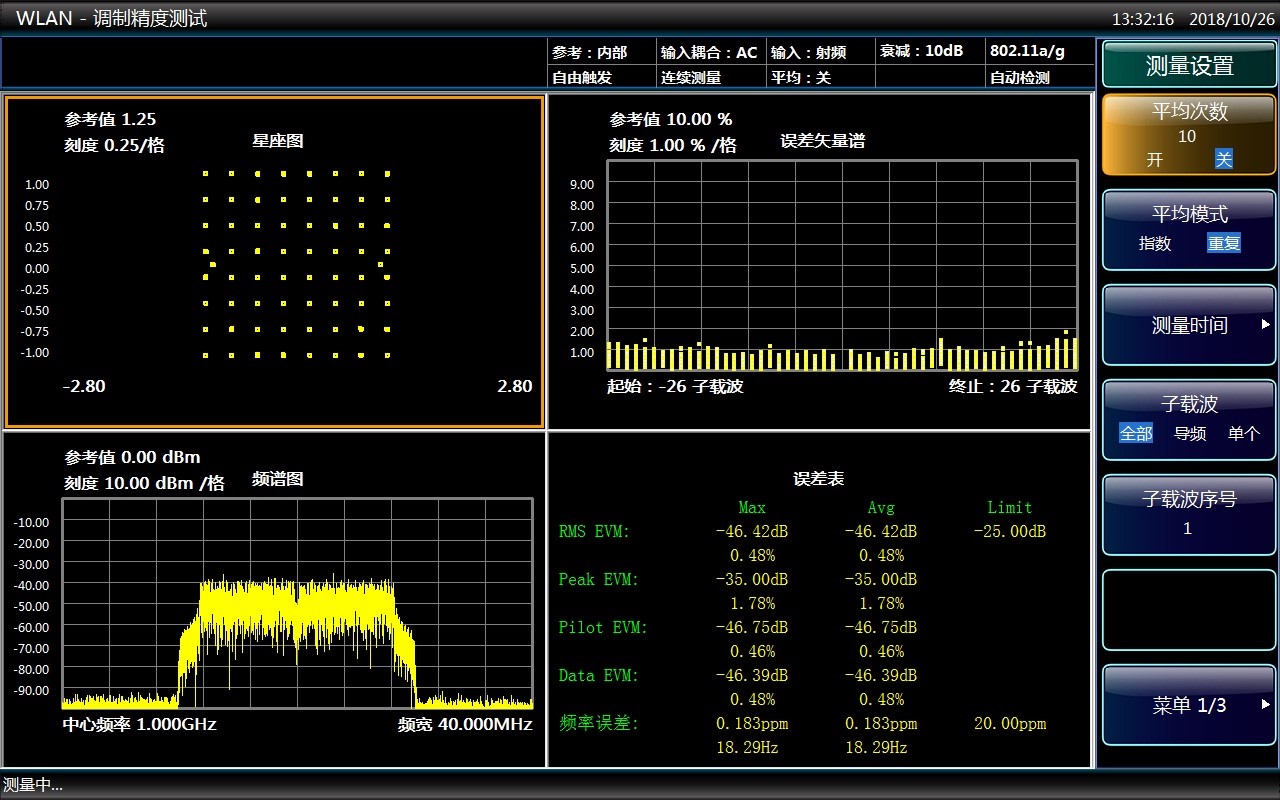

      WLAN测试功能


      —   提供调制分析、频谱平坦度、功率vs.时间、信道功率、占用带宽、频谱模板、功率统计CCDF等测量功能,可以对WLAN设备进行全面测试

      —   测量设置菜单灵活,既可以进行一键式测量,也可手动设置,便于用户对WLAN信号进行完善的测试分析

      —   提供星座图、误差表、符号表、EVM vs.载波、增益不平衡vs.载波、正交误差vs.载波、幅度误差vs.时间、相位误差vs.时间、频谱、时域波形等多种显示图谱

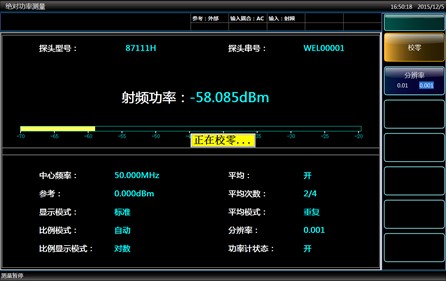

      绝对功率测量功能


      —   支持USB功率探头实现高精度功率测量

      —   指标等同高精度功率计



      强大的射频信号流盘与回放分析功能

  1. 可实现带宽达200MHz/550MHz宽带信号实时记录
  2. 数据记录仪,支持SSD和HDD两种介质类型




      灵活的模拟信号输出接口

  1. 275MHz~475MHz高中频输出,1Hz频率步进,提供30dB增益,1dB步进
  2. 10MHz~160MHz中频输出,1Hz频率步进,4档自动增益控制电平
  3. 数字重构信号输出,提供任意中频、AM/FM解调和IQ解调信号输出




      便捷的操作特性

  • 支持中英文双语
  • 人性化的自动调谐和自动刻度功能
  • 支持一键式快捷测量
  • 10.1英寸宽屏液晶显示器,1280*800的屏幕分辨率,更清晰地展现测量结果

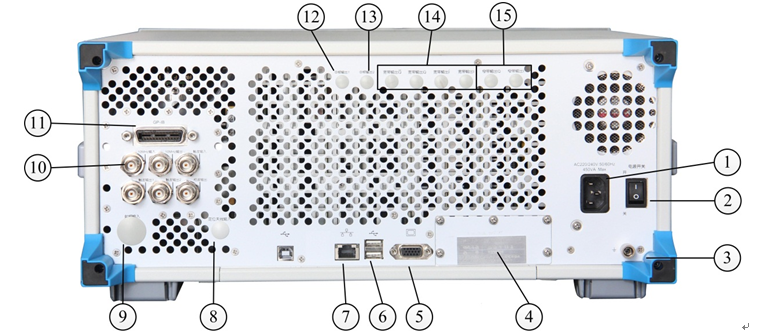

  • 支持USB、LAN、GPIB、监视器等多种辅助输出接口,方便用户操作



典型应用

  • 电子系统性能综合评估:作为多用途多功能的通用信号及频谱分析仪表,4051可广泛应用于雷达、通信等电子系统综合性能评估中,为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
  • 发射机和接收机测试和诊断:应用4051提供的频谱分析、一键功率测量套件、瞬态分析、模拟解调分析、脉冲信号分析、相噪测试等丰富的功能,为发射机和接收机测试提供全面的诊断服务。
  • 直接用于自动测试系统(ATE)的集成,为系统提供信号输出、数据输出和结果分析。
  • 电磁信号射频流盘应用:可用于大型武器装备试验过程中的信号数据记录空间电磁频谱环境采集记录等应用。





配置选型



型号

4051A

4051B

4051C

4051D

4051E

4051F

4051G

4051H

4051L

频率范围

直流耦合

3Hz~4GHz

3Hz~9GHz

3Hz~13.2GHz

3Hz~18GHz

3Hz~26.5GHz

3Hz~40GHz

3Hz~45GHz

3Hz~50GHz

3Hz~67GHz

交流耦合

10MHz~4GHz

10MHz~9GHz

10MHz~13.2GHz

10MHz~18GHz

10MHz~26.5GHz

10MHz~40GHz

10MHz~45GHz

10MHz~50GHz

/

10MHz

精密频率参考



频率准确度:  ±(至上次校准日期×老化率+温度稳定度+校准准确度)

老化率:      ± 1×10-7/年

温度稳定度:  ± 1.5×10-8(20°C ~ 30°C)    ± 5×10-8(0°C ~ 50°C)

校准准确度:  ± 4×10-8

频率读出准确度

±(频率读数×频率参考准确度+0.1%频宽+5%分辨率带宽+2Hz+0.5水平分辨率*)

*:水平分辨率=频宽/(扫描点数-1)

频率计数准确度

±(频率读数×频率参考准确度+0.1Hz)

频宽

范围:0Hz(零频宽),10Hz~该型号最高频率范围

准确度:±(0.1%×频宽+频宽/(扫描点数-1))

扫描时间范围

频宽≥10Hz:   1ms~6000s

频宽=0Hz:    1us~6000s

分辨率带宽

范围:1Hz~3MHz (1、2、3、5步进),4、5、6、8、10、20MHz

转换不确定度:  ± 0.3dB   1Hz~10MHz

± 1.0 dB   20MHz

分析带宽

标配:10MHz

选件H38A:40MHz

选件H38B:200MHz

选件H38C:550MHz

视频带宽

1Hz~3MHz (1、2、3、5步进),4、5、6、8、10、20MHz(额定值)

存储深度

4GB

外形尺寸

宽×高×深= 510mm×190mm×534mm   (含把手、垫脚、底脚)

宽×高×深= 426mm×177mm×460mm(不含把手、垫脚、底脚)

重量

约25kg(选件配置不同,重量不同)

电源

标配:    AC 220~240V:50~60Hz

4051-H98:AC 100~240V:50~60Hz

功耗

待机:小于20W;工作:小于400W

温度范围

工作温度:0℃~50℃

储存温度:-40℃~70℃

输入接头

N型(阴),阻抗50Ω

N型(阴),阻抗50Ω

N型(阴),阻抗50Ω

N型(阴),阻抗50Ω

3.5mm(阳),阻抗50Ω

2.4mm(阳),阻抗50Ω

2.4mm(阳),阻抗50Ω

2.4mm(阳),阻抗50Ω

1.85mm(阳),阻抗50Ω
