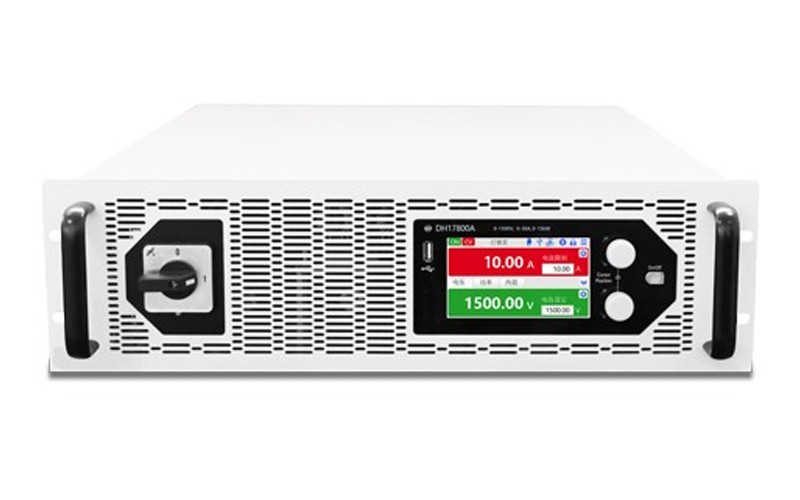

DH17800A系列大功率可编程直流电源
3U尺寸容纳15KW功率,电压最高1500V,电流最大510A。较高的功率密度,节省空间成本,非常适合应用于新能源汽车、电池储能、ATE等领域的测试。
索取报价

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

      3U尺寸容纳15KW功率,电压最高1500V,电流最大510A。较高的功率密度,节省空间成本,非常适合应用于新能源汽车、电池储能、ATE等领域的测试。



产品特点

  • 自动量程,拥有三倍宽的输出范围
  • 5寸彩色触摸屏幕,操作方便,能够显示丰富的测量信息
  • 输出功率可并联扩展至150kW
  • 具有波形编程输出功能
  • 支持大功率任意波形发生
  • 系统启停逻辑控制
  • 支持标准SCPI指令
  • 过压、过流、过功率、过温等保护
  • 支持远端电压补偿

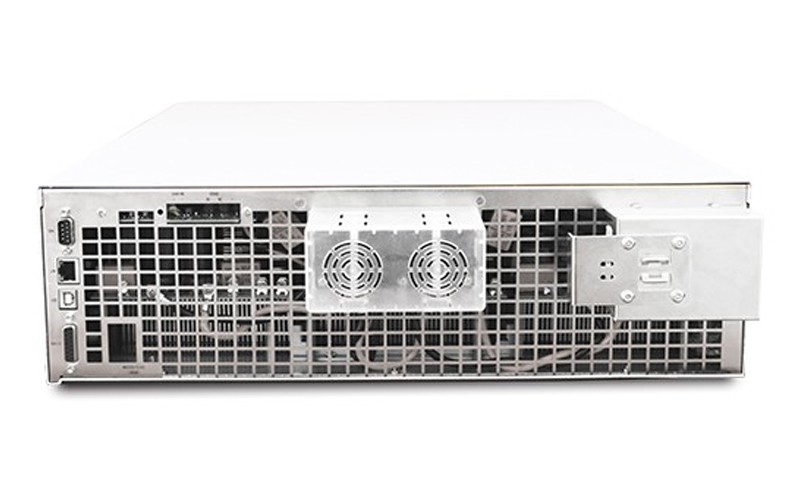

  • 具有LAN、USB 、CAN和模拟接口等外控接口

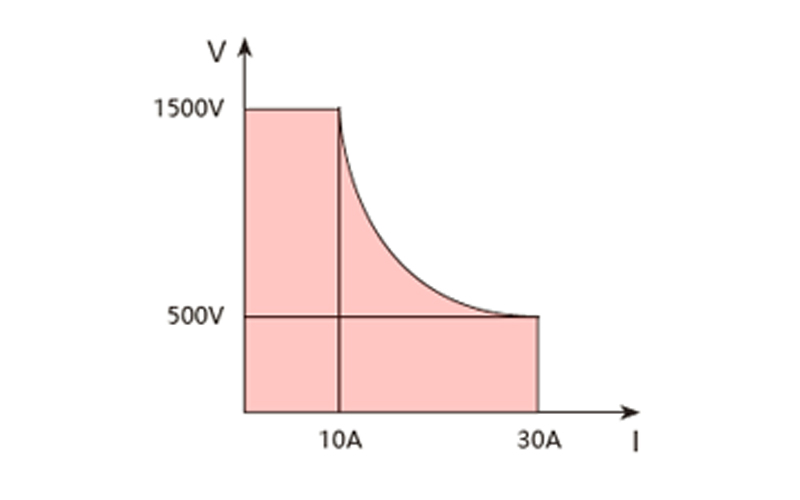

自动量程输出,拥有理宽的电压电流范围

      在额定输出功率范围内电源可自动调节输出量程,是传统电源输出范围的3倍。例如:15kW/1500V型号电源,当设置500V时,传统电源电流量程为10A,而DH17800A系列电流可自动将量程扩展到30A,保持15kW输出功率。



多重保护功能,安全可靠

      具有过压、过流和过温保护功能,过压值可自定义设置,当电源输出电压高于设定的保护值时,迅速将电源输出切断,使您能更加放心的使用。同时具有过流、过温保护功能,完美的保护您的负载。



配置选型



型号

DH17825A

DH17835A

输出

输出功率(kW)

10

15

输出电压(0~V)

750

750

输出电流(0~A)

40

60

恒压特性

源效应1(mV)

150

135

负载效应(mV)

375

375

纹波与噪声

单位:mV(rms)

200

200

纹波与噪声2

单位:mV(p-p)

800

800

设定值精度3(mV)

≤750

≤750

设定值分辨率(mV)

31

31

回读值精度(mV)

≤750

≤750

回读值分辨率(mV)

31

31

恒流特性

源效应1(mA)

20

25

负载效应(mA)

60

90

纹波与噪声

单位:mA(rms)

32

48

设定值精度3(mA)

≤80

≤120

设定值分辨率(mA)

2

3

回读值精度(mA)

≤80

≤120

回读值分辨率(mA)

2

3

工作温度及湿度范围

0~40℃;5%~80% RH

储存温度及湿度范围

-40~60℃;5%~80% RH,无结露

通讯

LAN、USB、CAN、语言符合SCPI-1993,IEEE 488.2;具备模拟接口

LAN、GPIB、USB、RS485、RS232、语言符合SCPI-1993,IEEE 488.2;具备模拟接口

输入电源

340~460VAC;45~65 Hz

外形尺寸(H*W*D mm)

132.5*485.5*610(不含把手)

重量(kg)

≤32kg

注:1、测量范围为交流输入标题标称额定值得±10%

        2、对于均方根噪声,从20Hz到300kHz,对于峰-峰值噪声,从20Hz到20MHz

        3、预热30分钟后,温度从23℃±5℃时测量
