Ceyear思仪 3601系列 S参数测试模块

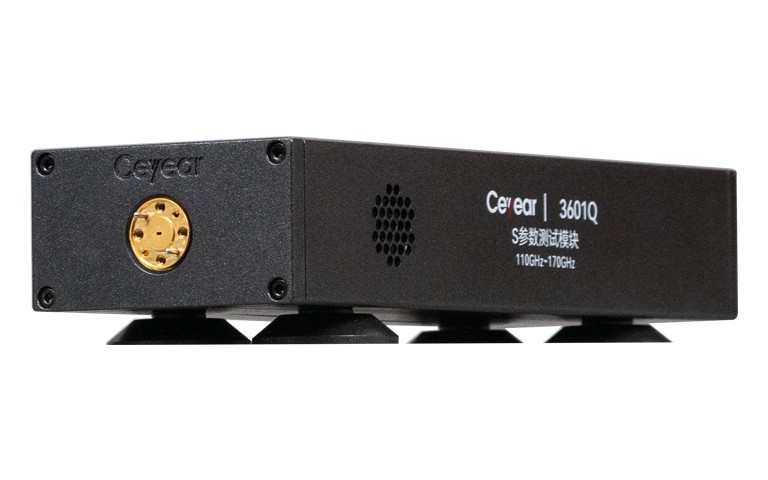

3601系列S参数测试模块是思仪科技全新研制的矢量网络分析仪频率扩展产品，可与矢量网络分析仪主机互联搭建成毫米波S参数测试系统，矢量网络分析仪主机通过USB电缆实现对S参数测试模块频率切换、功率设置等的控制。该系列S参数测试模块具有输出功率高、输出端口功率程控调节范围大、输出功率准确度高、输出信号频谱纯净度高、幅相稳定度高等优点，能极大的提高测试效率。同时，S参数测试模块体积小巧，输出端口采用“下沉式”设计，灵活适配在片测试装夹等多种测试场景。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

3601系列S参数测试模块是思仪科技全新研制的矢量网络分析仪频率扩展产品，可与矢量网络分析仪主机互联搭建成毫米波S参数测试系统，矢量网络分析仪主机通过USB电缆实现对S参数测试模块频率切换、功率设置等的控制。该系列S参数测试模块具有输出功率高、输出端口功率程控调节范围大、输出功率准确度高、输出信号频谱纯净度高、幅相稳定度高等优点，能极大的提高测试效率。同时，S参数测试模块体积小巧，输出端口采用“下沉式”设计，灵活适配在片测试装夹等多种测试场景。

功能特点

频率覆盖60GHz～170GHz
高幅相稳定性：幅度±0.05dB（typ.），相位±1°（typ.）
端口输出功率高：≥10dBm
端口输出功率程控电调节范围：可达40dB@60GHz~110GHz；达30dB以上@110GHz~170GHz
程控功率准确度高：±0.5dB（typ.）
频谱纯净度高：
带内谐杂散(端口最大输出功率时)：35dBc(typ.)@60GHz~110GHz、 30dBc(typ.)@110GHz~170GHz;
带外谐杂散(端口最大输出功率时)：30dBc(typ.)@60GHz~110GHz、30dBc(typ.)@110GHz~170GHz
输出波导口“下沉式”设计，两侧采用离心风扇径向抽风散热方式，震动小，可灵活适配芯片在片测试装夹等测试场景
小型化设计，体积小、重量轻，功耗低
可适配国内及国外主流厂商网络分析仪主机¹

注1：端口输出功率程控调节功能需配合思仪科技3674系列矢量网络分析仪主机，其他主机不具备该功能

配置选型

型号	3601N	3601P	3601Q
频率范围(GHz)	60~90	75~110	110~170
端口最小输出功率(dBm)	10 (min)；15 (typ.)	10 (min)；12 (typ.)	10 (min)；14 (typ.)
端口功率电调节范围(dB)	≥30；40 (typ.)	≥30；40 (typ.)	≥30；45 (typ.)
端口输出功率准确 @-5dBm(dB)	±1；±0.5 (typ.)	±1；±0.5 (typ.)	±1；±0.5 (typ.)
系统动态范围(dB)(IFBW=10Hz)	100 (min);120(typ.)	100 (min);120(typ.)	100 (min);120(typ.)
反射跟踪(dB)(IFBW=10Hz)	0.10 (max)；0.05 (typ.)	0.10 (max)；0.05 (typ.)	0.10 (max)；0.05 (typ.)
传输跟踪(dB)(IFBW=10Hz)	0.10 (max)；0.05 (typ.)	0.10 (max)；0.05 (typ.)	0.10 (max)；0.05 (typ.)
有效方向性(dB)	35 (min)40 (typ.)	35 (min)40 (typ.)	35 (min)40 (typ.)
有效负载匹配(dB)	35 (min)40 (typ.)	35 (min)40 (typ.)	35 (min)40 (typ.)
端口输出谐杂波抑制²(dBc)	≥20；35 (typ.)	≥20；35 (typ.)	≥15；30 (typ.)
幅度稳定性(dB)3	±0.10；0.05 (typ.)	±0.10；0.05 (typ.)	±0.10；0.05 (typ.)
相位稳定性（°）³	±4；±1 (typ.)	±4；±1 (typ.)	±4；±2 (typ.)
输出接头形式	WR12	WR10	WR6.5
电源与功耗	S参数测试模块专用适配器，≤50W
外形尺寸 (宽x高x深，mm)	85x44.5x240(不含把手、底脚、连接器等) 88x57.5x240(含把手、底脚、连接器等)

注2：在饱和输出功率条件下的测试数据

注3：在25℃恒温恒湿环境下，配合3674系列主机，采用理想电缆，S参数测试模块射频端口输出功率设置10dBm，预热1h，测试状态保持不变，在中频带宽1kHz下1h后的稳定性
