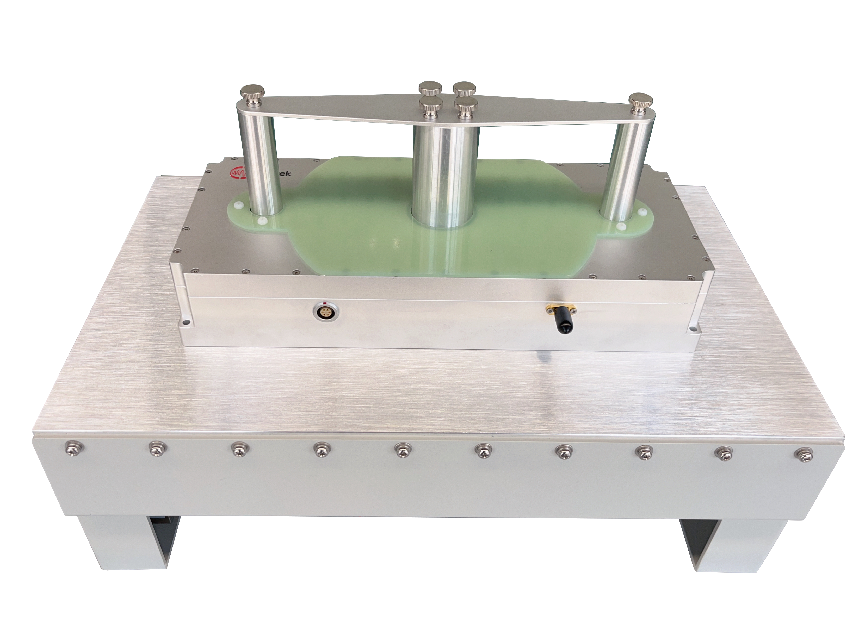

ATS-M1010C宽带互感器驱动电流源

ATS-M1010C是一款专用于电流互感器测试的高带宽电流驱动源，采用高线性驱动放大电路，输出信号失真度小；供电部分兼容全球电压；可与主流的信号发生器配套使用，完美实现高带宽电流输出,最大输出电流10Arms。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

频率覆盖DC-10MHz
1MHz下最大输出电流可达10Arms（10Arms@≤1MHz）
3Arms@10MHz
供电兼容全球电压

输入Input

输入接口为SMA射频连接器，最大输入信号2.828Vp-p/1Vrms

输出Output

使用专用输出结构件，保证高频下的低阻抗

应用

贯穿式电流互感器测试
支柱式电流互感器测试
母线式电流互感器测试
套管式电流互感器测试
电流互感器芯片测试

产品特点

操作使用简单，设备标配高精度电流取样端口，可以直接连接到采样端对电流进行实时检测。
配合三种测试治具，对不同封装的互感器，比如芯片，环形，钳形，蹄形等产品灵活测试（其他特殊封装互感器治具可定制）

规格参数

名称	宽带互感器驱动电流源
型号	ATS-M1010C
工作频率	DC~10MHz
最大输出电流	10Arms@1MHz
电流监测	0.625V/A
灵敏度	0.072V/A
最大输入幅度	2.828Vp-pMAX/1VrmsMAX
输入电阻	50Ω
失真度	≤0.1%@1kHz，10Arms
供电电压	AC110~240V，50/60Hz
工作温度	0°C ~ 45°C
存储温度	-20°C ~ 50°C
工作湿度	≤80% RH，无冷凝
尺寸	230mm110mm125mm （宽高深）
质保	3年
