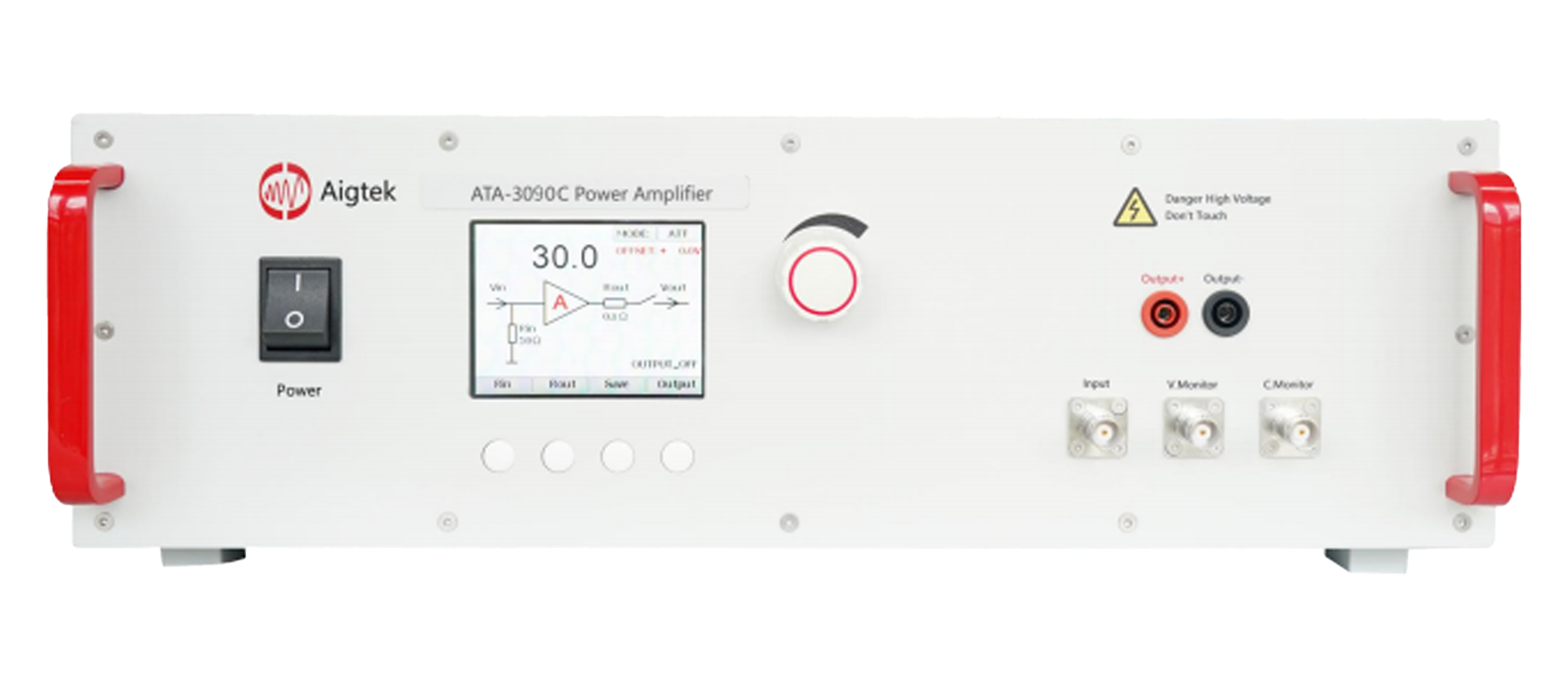

ATA-3090C 功率放大器
ATA-3090C 是一款理想的可放大交、直流信号的功率放
大器。最大输出 1000Wp 功率，可以驱动功率型负载。
增益数控可调，一键保存常用设置，为您提供了方便简
洁的操作选择，可与主流的信号发生器配套使用，实现
信号的完美放大。宽范围供电电源，可兼客全球不同地
区的电源标准要求。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
- 最大输出电压 100Vp-p(±50Vp)
- 最大输出电流 20Ap
- 带宽（-3dB）DC~120kHz
- 压摆率≥26.6V/μs
输入 Input
输入接口为 BNC 接口；输入波形幅度 0~10Vp-pMAX； 输入电阻 50Ω、100kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出接口为香蕉插座，最大输出电压 100Vp-p(±50Vp)， 最大输出电流 20Ap。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界 面一目了然 ，简洁易懂。
电压增益
电压增益数控 0~30 倍可调 ，具体分为粗调（1step） 和细调（0.1step）两种。结合液晶面板增益的显示， 能够快速调整至需要的电压值。
应用领域- 用于超声测试
- 用于电磁测试
- 用于电池测试
- 用于各类半导体测试
规格参数
|
型号 |
ATA-3090C |
|
输出形式 |
单端输出 |
|
带宽（-3dB） |
DC~120kHz |
|
最大输出电压 |
100Vp-p ( ±50Vp） |
|
最大输出电流 |
10Ap（ DC~50Hz） |
|
20Ap（ ＞50Hz） |
|
|
最大输出功率 |
1000Wp |
|
保险丝 |
10A/250V |
|
电压增益 |
x0~30（0.1 step/1 step） |
|
负载 RL 上限 |
≥4.9Ω（ DC~50Hz） |
|
≥2.4Ω ( > 50Hz） |
|
|
直流偏置 |
±50V（0.1V step/1V step） |
|
输出电阻 |
0.1Ω |
|
输入电阻 |
50Ω/100kΩ |
|
输入幅度 |
0~10Vp-pMAX |
|
输出电压误差 |
≤±3%FS@1kHz |
|
电压监测 |
20mV/V |
|
电流监测 |
0.05V/A |
|
压摆率 |
≥26.6V/μs |
|
谐波失真（THD） |
≤0.1%@1kHz ，100Vp-p |
|
输出电压零点漂移 |
≤±0.05V |
|
信噪比 |
≥80dB |
|
输出接口 |
4mm 香蕉插座 |
|
保护 |
短路保护、过压保护、过温保护 |
|
信号地 |
与机壳、电源线地相连 |
其他
|
供电电压: |
AC110~240V,50/60Hz |
|
工作温度: |
0°C ~ 45°C |
|
存储温度: |
-20°C ~ 50°C |
|
工作湿度: |
≤80% RH ，无冷凝 |
|
质保： |
3 年 |
|
尺寸: |
440*149*535mm（宽*高*深） |
