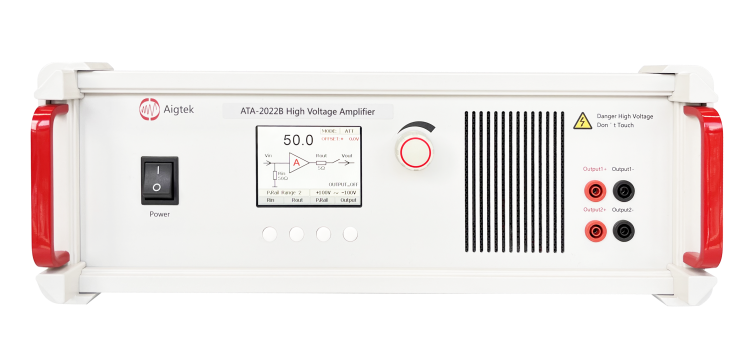

ATA-2022B高压放大器

ATA-2022B是一款可放大交直流信号的双通道高压放大器。最大输出200Vp-p电压，输出电压范围可根据输出轨调节；直流偏置电压三档可调，连续变化最大可输出±160V，可以实现输出非对称信号需求，驱动高压型负载。输入输出电阻两档切换，电压增益数控可调，设置参数自动保存，具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的完美放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

双通道
带宽（-3dB）DC~1MHz
最大输出电压200Vp-p
最大输出电流500mAp
输出电压轨三档可调
直流偏置三档可调
工作电压AC110~240V,50/60Hz

电压增益

电压增益0~60倍数控可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速、准确调整至需要的电压值。

液晶显示

ATA-2022B采用液晶显示屏，设备状态及参数动态显示，不同色彩的提示使人机交互更高效，操作界面一目了然，简洁易懂。

监测口 Monitor

20mV/V Monitor：监测口电压为输出端口电压的1/50，监测口为BNC接头，可直连示波器进行输出电压的实时监测。

2V/A Monitor：监测口电压为输出端口电流的2倍，监测口为BNC接头，可直连示波器进行输出电流的实时监测。

输出Output

输出为香蕉插座，最大输出电压200Vp-p，最大输出电流500mAp。

输出电压轨三档可调。

规格参数

型号	ATA-2022B
通道数	2
输出形式	单端输出
带宽（-3dB）	DC~1MHz
最大输出电压	200Vp-p(±100Vp)
输出电压范围	Range1:+40V~-160V
	Range2:+100V~-100V
	Range3:+160V~-40V
最大输出电流	250mAp（DC~50Hz）
最大输出电流	500mAp（＞50Hz）
最大输出功率	50Wp
保险丝	5A/250V
电压增益	x0~60（0.1 step/1 step）
负载R_L上限	≥395Ω（DC~50Hz）
负载R_L上限	≥195Ω（＞50Hz）
直流偏置	±160V（0.1V step/1V step）
直流偏置电压范围	Range1:+40V~-160V
	Range2:+100V~-100V
	Range3:+160V~-40V
输出电阻	5Ω /50Ω
压摆率	≥445V/μs
输入电阻	50Ω / 10kΩ
电压监测	20mV/V
电流监测	2V/A
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
谐波失真（THD）	≤0.1%@1kHz，100Vp-p
输出电压零点漂移	≤±0.1V
信噪比	≥80dB
输出接口	4mm香蕉插座
保护	过流保护
信号地	与机壳、电源线地相连

其他

供电电压:	AC110~240V,50/60Hz
工作温度:	0°C ~ 45°C
存储温度:	-20°C ~ 50°C
工作湿度:	≤80% RH，无冷凝
质保:	3 年
尺寸:	442164474mm（宽高深）
