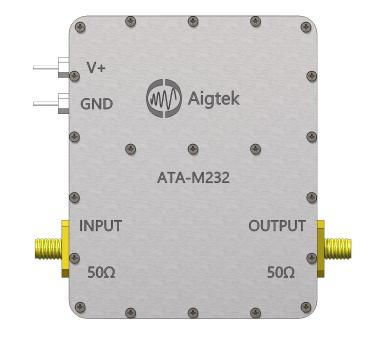

ATA-M232宽带放大模块
ATA-M232是一款可放大交直流信号的宽带放大模块。具备DC至24MHz的超宽频率范围，供电电压12V，最大输出电压可达30Vp-p。结构紧促，线性度高，整个模块具备完善的过载保护机制。封装成型的设计，具有防潮、防尘、耐振动、 耐冲击的特点，提高了产品的可靠性，全固态配置使用寿命更长。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
- 带宽（-3dB）DC~24MHz
- 最大输出电压30Vp-p(High-z)
- 典型输入电压1.2Vp-p(50Ω)
- 放大倍数x25
输入Input
输入接口为SMA，控制输入信号和波形，即可实现信号放大。
输出Output
输出接口为SMA，最大输出电压30Vp-p(High-z)。
供电电压
DC12V供电，供电接口为穿心电容输入。
应用领域
- 超声驱动
- 压电陶瓷驱动
- 超声成像
- 换能器驱动
- 无线电能传输

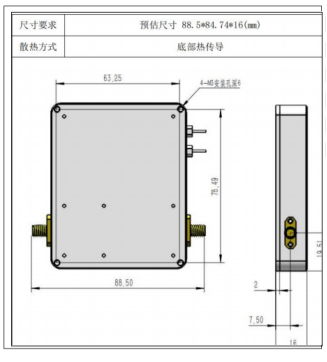

产品尺寸示意图
规格参数
|
型号 |
ATA-M232 |
|
输出形式 |
单端输出 |
|
通道数 |
1 |
|
带宽（-3dB） |
DC~24MHz |
|
最大输出电压 |
30Vp-p(High-z) |
|
最大输出功率 |
4.5Wp |
|
电压增益 |
x25倍 |
|
典型输入电压 |
1.2Vp-p(50Ω) |
|
压摆率
|
≥1598V/us |
|
输出电压误差 |
≤±3%FS@1kHz |
|
输出电压零点漂移 |
≤±0.1V |
|
谐波失真（THD） |
≤0.1%@1kHz,30Vp-p |
|
输入阻抗 |
50Ω |
|
输出阻抗 |
50Ω |
|
输入接口 |
SMA |
|
输出接口 |
SMA |
|
供电电压 |
DC12V |
|
供电接口 |
穿心电容 |
其他
|
工作温度: |
0°C ~ 45°C |
|
存储温度: |
-20°C ~ 50°C |
|
工作湿度: |
≤80% RH，无冷凝 |
|
质保: |
3 年 |
|
尺寸: |
89*16*85mm（宽*高*深） |
