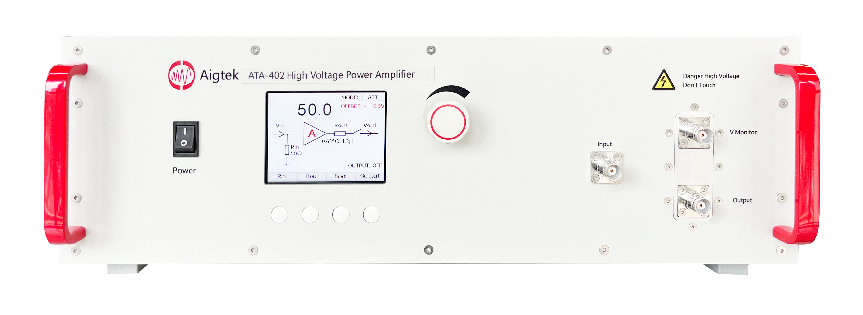

ATA-402高压功率放大器

ATA-402是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出310Vp-p(±155Vp)电压，547.1Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

最大输出电压310Vp-p(±155Vp)
最大输出功率547.1Wp
带宽（-3dB）DC~120kHz
压摆率≥83V/μs

输入Input

输入为BNC接口，输入电阻50Ω、100kΩ两档可选，完美匹配高低内阻信号源。

输出Output

输出接口为BNC接口，最大输出电压310Vp-p（±155Vp），最大输出电流3.53Ap。

液晶面板显示

操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

电压增益数控0~100倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。

应用领域

用于无损检测
用于软磁材料测试
用于变压器测试
用于各类半导体测试

规格参数

型号	ATA-402
输出形式	单端输出
带宽（-3dB）	DC~120kHz
最大输出电压	310Vp-p（±155Vp）
最大输出电流	1.25Ap（DC~50Hz）
最大输出电流	3.53Ap，2.5Arms（>50Hz）
最大输出功率	547.1Wp
保险丝	10A/250V
电压增益	x0~100（0.1 step/1 step）
负载R_L上限	≥123.4Ω（DC~50Hz）
负载R_L上限	≥43.3Ω（>50Hz）
压摆率	≥83V/μs
直流偏置	±150V（0.1V step/1V step）
输出阻抗	0.625Ω+1.2μH
输入电阻	50Ω/100kΩ
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
电压监测	100:1
谐波失真（THD）	≤0.1%@1kHz，100Vp-p
输出电压零点漂移	≤±0.02V
信噪比	≥80dB
输出接口	BNC
保护	短路保护，过压保护，过温保护
信号地	与机壳、电源线地相连

其他

供电电压:	AC110~240V,50/60Hz
工作温度:	0°C ~ 45°C
存储温度:	-20°C ~ 50°C
工作湿度:	≤80% RH，无冷凝
质保：	3年
尺寸:	440149454mm（宽高深）
