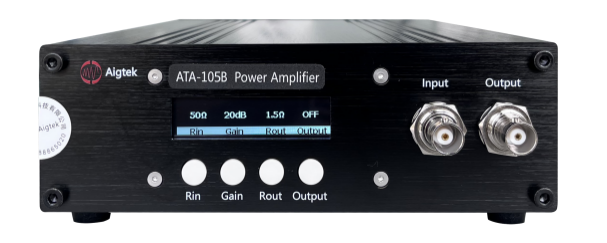

ATA-105B功率放大器

ATA-105B是一款理想的可放大交、直流信号的单通道功率放大器。最大输出电压25Vp-p (±12.5Vp)，输出功率25Wp，可与主流的信号发生器配套使用，实现信号的完美放大。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

带宽（-3dB）DC~5MHz
最大输出电压25Vp-p(±12.5Vp)
最大输出电流2Ap
压摆率 ≥278V/μs

输入Input

输入为 BNC 接口：输入波形幅度 0~10Vp-pMAX；输入电阻 50Ω、1MΩ两档可选，完美匹配高、低内阻信号源。

输出Output

输出为BNC接口。

液晶面板显示

ATA-105B采用液晶面板显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。

电压增益

ATA-105B功率放大器电压增益0~20dB(2dB step)可调，客户可根据自己的需求进行快速调节。

应用领域

用于院校类电子实验测试
用于MEMS测试
用于超声波测试
用于电磁场驱动
用于压电陶瓷驱动

规格参数

型号	ATA-105B
输出形式	单端输出
带宽（-3dB）	DC~5MHz
最大输出电压	25Vp-p（±12.5Vp）
最大输出电流	1Ap（DC~50Hz）
最大输出电流	2Ap（>50Hz）
最大输出功率	25Wp
保险丝	2A/250V
电压增益	0~20dB(2dB step)
负载R_L上限	≥11Ω（DC~50Hz）
负载R_L上限	≥4.75Ω（>50Hz）
压摆率	≥278V/μs
输出电阻	1.5Ω/50Ω (可定制）
输入电阻	50Ω/1MΩ
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
谐波失真（THD）	≤0.5%@1kHz，25Vp-p
输出电压零点漂移	≤±0.2V
信噪比	≥60dB
输出接口	BNC
保护	过流保护
信号地	与机壳、电源线地相连

其他

供电电压:	AC110V~240V,50/60Hz
工作温度:	0°C ~ 45°C
存储温度:	-20°C ~ 50°C
工作湿度:	≤80% RH，无冷凝
质保:	3年
尺寸:	16862284mm（宽高深）
